AI实验室教具使用说明New

更新-260327 | 发布-251101

目录

视觉实验箱

上电开机

  • 视觉实验箱配有 1 个电源，一端连实验箱，另一端插头插在桌子下面的插座上。
  • 桌子下面有个带开关的的立方体插座。按下开关，电源指示灯亮，即表明接通电源。
  • 稍等片刻可完成启动。视觉实验箱的机械臂站立起来，且屏幕显示 Ubuntu 的主界面，就启动完成。

==========

熟悉 Linux

  • ✅ 建议：如果还不大熟悉 Linux 命令和操作，尽量手敲以尽快熟悉。
  • ℹ️ 信息：Jetson 开发板账号密码是 jetson / yahboom，如需要。比如在笔记本电脑上通过 ssh jetson@开发板IP地址 登录开发板，。
  • ✳️ 提示：在 Ubuntu 主界面左侧导航栏找到对应的 App，或者点击左下角 九宫格 Show Applications 后出现顶部搜索栏输入 App 的名字查找。
  • ✳️ 提示：按 tab 键可补齐文字，加快输入。假定当前目录下有 3 个子目录（face_mesh，gesture_recognizer，haar_detection），输入 cd ges 后按 tab 键，则补齐为 cd gesture_recognizer/。
  • ✳️ 提示：按 esc 键后，再按 ↑↓箭头 键，可以找到输入过的命令。不必每次都重复敲命令。
  • ✳️ 提示：浏览器和其他图形界面中，复制/粘贴的快捷键是 ctrl + c 和 ctrl + v。
  • ✳️ 提示：在 终端 Terminal App 中，复制/粘贴的快捷键是 ctrl + shift + c 和 ctrl + shift + v。
  • ✳️ 提示：win + ←↑↓→箭头键，可排列屏幕。
  • ✳️ 如果习惯使用 Chrome 浏览器，可以在终端中执行 sudo apt install chromium-browser 安装。

开始 Linux 操作之旅……

  • 启动浏览器访问网站

    在 Jetson 开发板上启动 Firefox 浏览器 App（或者 Chrome 浏览器），输入网址访问，比如： https://tnt.gdvzz.com/。

  • 在 Jetson 开发板上启动 终端 Terminal App。

  • 查看 IP 地址：ifconfig | grep 172

    jetson@jetson-Yahboom:~$ ifconfig | grep 172
  inet 172.17.0.1  netmask 255.255.0.0  broadcast 172.17.255.255
  inet 172.18.139.99  netmask 255.255.255.0  broadcast 172.18.139.255

    类似于 172.18.139.99，就是 Jetson 开发板的 IP 地址。本实验室的 IP 地址都是 172.18.xxx.xxx。

    ✳️ 如果还有 inet 172.22.22.201 netmask 255.255.0.0 broadcast 172.22.222.255（即屏幕显示了 3 行输出），则表示 WiFi 也开启了。建议不要同时连接网线和WiFi（可能会出现网络相关问题，比如无法远程 ssh 登录 Jetson 开发板）。连接网线时要关闭 WiFi：点击屏幕右上角（网络+喇叭+电源+箭头 连在一起的区域），选择第二行 WiFi 点开，点击 Turn Off。

    ✳️ 如有网线断开了，还是点右上角，选择第一行 PCI Ethernet 点开，点击 Connect 重连就可。

  • 创建/切换/显示当前目录：

    mkdir ~/tmp2603 # 在用户的 HOME 目录下创建子目录 tmp2603
cd              # 切换到 HOME 目录
pwd             # 执行后屏幕应显示 /home/jetson
cd ~/tmp2603    # 切换到 tmp2603 子目录
pwd             # 执行后屏幕应显示 /home/jetson/tmp2603

    说明：pwd 是 Print Working Directory，显示当前所在的目录路径。

  • 显示信息：ls -l

  • 复制/改名

    cd ~/tmp2603                    # 先切换到 /home/jetson/tmp2603
echo "Hello, World!" > test.txt # 在当前目录下生成文件 test.txt
cp test.txt hello.txt           # 复制文件 test.txt 到 hello.txt
mv hello.txt hiworld.txt        # 修改文件 hello.txt 为 hiworld.txt
ls -l                           # 列出当前目录下的文件

  • 清除屏幕信息

    clear

==========

获取样例demo

  1. 点击下载：e江南云盘链接↗

  2. 执行以下命令将下载的文件移动到 jetson 用户的 HOME 目录。浏览器下载文件通常存放在 jetson HOME 目录的 Downloads 子目录中。

    mv ~/Downloads/vkai260325.zip ~/.

  3. 执行以下命令解压缩 zip 文件。解压缩完成后生成子目录 vkai。

    unzip vkai260325.zip

==========

搭建Python虚拟环境

  1. 创建并激活 Python 3.9 虚拟环境

    conda create -n vkai python=3.9
conda activate vkai

    vkai 是虚拟环境的名字。可以是其他取值。

    虚拟环境激活后，命令行提示符首部有 (vkai) 字样。

  2. 安装样例demo需要的 Python 包

    pip3 install openai pyaudio numpy soundfile requests Pillow pymycobot==3.4.9 opencv-python Jetson.GPIO scipy

    机械臂相关的 pymycobot 安装 3.4.9 版本。否则后续运行样例demo会报错。

    在激活的虚拟环境中安装 Python 包，不要安装到非虚拟环境或其他虚拟环境中。

如果 Jetson 开发板上没有 conda，请参考 第1步：安装conda。

==========

启动和退出样例demo

  • 进入样例demo程序所在目录

    cd ~/vkai

  • （可选）如尚未进入 vkai 虚拟环境，则先激活该虚拟环境

    jetson@jetson-Yahboom:~$ conda activate vkai
(vkai) jetson@jetson-Yahboom:~$

  • 执行 python3 agent.py 启动样例demo。

  • 按 ctrl + c 键，可退出样例demo程序。

==========

体验-抓移颜色积木

  • 先在机械臂前面的桌面上放置待抓取的积木。✅ 颜色面朝上。

  • 然后在样例demo程序启动后的 <USER>: 提示符后，输入 grab {颜色} cube and move to {xy坐标} 指令体验，如下：

    grab blue cube and move to -80,200
grab green cube and move to 0,200
grab red cube and move to 80,200
grab yellow cube and move to 160,200

✳️ 建议：目标 {xy坐标}，可以尝试 4 种组合之一：-80,200，0,200，80,200，160,200。

🚫 禁止：如果目标 {xy坐标} 已有积木，不能让机械臂抓积木再移动到相同坐标。否则可能导致机械臂损坏。

==========

体验-抓移垃圾

  • 先在机械臂前面的桌面上放置待抓取的积木。✅ 图案面朝上。

  • 然后在样例demo程序启动后的 <USER>: 提示符后，输入 grab {垃圾} and move to {xy坐标} 指令体验，如下：

    grab fish bone and move to -80,200

✳️ 建议：目标 {xy坐标}，可以尝试 4 种组合之一：-80,200，0,200，80,200，160,200。

🚫 禁止：如果目标 {xy坐标} 已有积木，不能让机械臂抓积木再移动到相同坐标。否则可能导致机械臂损坏。

==========

体验-堆叠积木

  • 先在机械臂前面的桌面上放置待抓取的 2 个积木。

  • ✅ 提前清空坐标 y 正方向空间。因为稍后积木将堆叠在此。

  • 然后在样例demo程序启动后的 <USER>: 提示符后，输入：

    stack two cubes together

🚫 禁止：坐标 y 正方向空间如已有积木，不要体验堆叠积木，要清空目标空间后体验。否则可能导致机械臂损坏。

==========

体验-排成圆圈

  • 先在机械臂前面的桌面上放置待抓取的 6 个积木。在抓取范围内散开，分成 2*3 排列。

  • ✅ 提前清空坐标 y 正方向空间。因为稍后积木将排在此处。

  • 然后在样例demo程序启动后的 <USER>: 提示符后，输入：

    grab six cubes and put as a circle

🚫 禁止：坐标 y 正方向空间如已有积木，不要体验排成圆圈，要清空目标空间后体验。否则可能导致机械臂损坏。

==========

相关说明

  • 机械臂底座背部，和六角形空洞平齐。

    backend

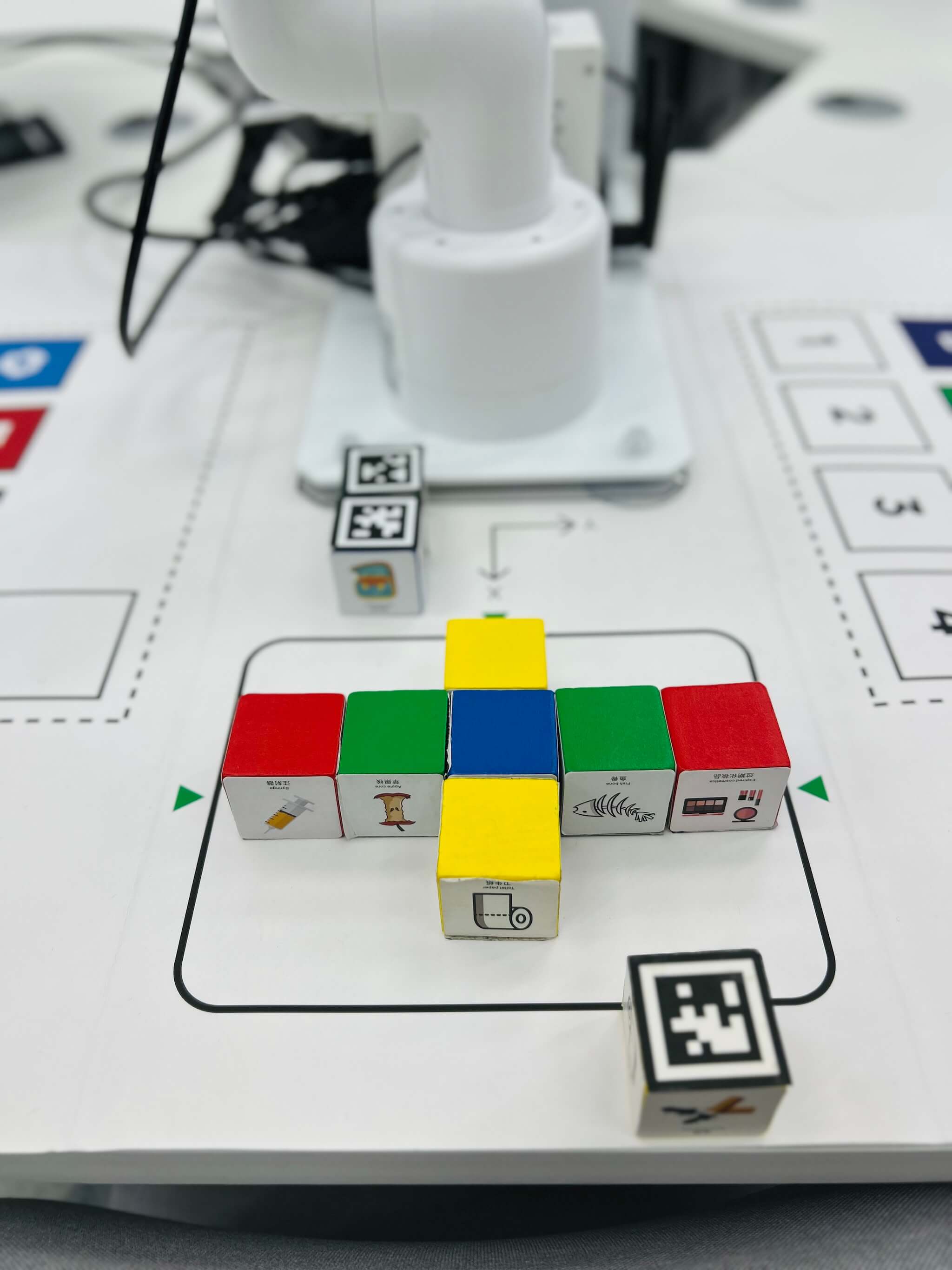

  • 待抓取积木放置范围：距离桌面边缘约 1 个积木位置，距离机械臂约 2 个积木位置，范围大约是 3 * 5 个积木。

    scope

  • 整体外观如下。✅ 坐标原点，是机械臂底座上方圆柱体中心和底座的交点。

    overall

  • 图纸样式如下。X、Y的箭头方向是正方向。Z的正方向是水平朝上。以 -80,200 为例：移动到 X=-80、Y=200。Z默认是110。

    map

  • ✅ 如果抓取不大准，可略微移动机械臂的位置。或者修改 config.json 中的 xyz 的数值。

    {
  "points_pixel": [
      [320,220],
      [590,430],
      [72,31],
      [590,26]
  ],
  "points_arm": [
      [210,0],
      [140, -80],
      [280,80],
      [280,-80]
  ],
  "x": 0,
  "y": 0,
  "z": 0,
  "voice":false,
  "threshold": 110
}

    可执行 vim config.json 编辑文件。用 vim 打开文件后，

    删除字符：光标先移动到待删除字符，再按 esc 键，再按 x 键。

    插入字符：光标先移动到待插入位置，先按 esc 键，再按 i 键，然后输入字符。

    保存修改：先按 esc 键，再输入 :wq，再按 回车 键。

    放弃修改：先按 esc 键，再输入 :q!，再按 回车 键。

==========

关机

  1. 在终端中执行关机命令 shutdown -h now。或者屏幕右上角：电源标志 → power off。
  2. 观察开发板小机箱的散热风扇。风扇停止后，按桌子下面的立方体插座上的开关，电源指示灯熄灭。
  3. 起身正对机械臂，将竖立的机械臂向前轻轻推倒，水平卧在 Jetson 开发板小机箱上即可。

🚫 电源线：不必从视觉实验箱拔下来；也不必从桌子下面的插座上拔下来。
🚫 机械臂：水平自然卧倒在小机箱上即可。不必整理、扭成很好看的造型（可能导致下次启动时无法站立）。

椅子复原

椅子推到桌子下面。1 个桌子配备 6 个椅子。多余的椅子放到实验室的左右两侧。

带走物品

请带走个人物品。
