实验简介

关于MNIST

MNIST（Modified National Institute of Standards and Technology）是一个广泛用于图像分类入门的手写数字数据集。它由 0 到 9 的灰度数字图像组成，每张图像的大小为 28×28 像素。数据集共包含 70,000 个样本，其中 60,000 个用于训练，10,000 个用于测试。每个样本均带有对应的真实数字标签。

MNIST 数据集因其规模适中、格式统一、预处理简单，被视为机器学习领域的“Hello World”基准。在人工智能实验课程中，它常用于演示从数据加载、模型训练到性能评估的完整流程。学生可以通过该数据集直观地理解分类任务的基本概念，例如特征提取、损失函数、优化算法以及过拟合现象，并验证不同模型（如全连接网络、卷积神经网络）的识别效果。

关于朴素贝叶斯

本次实验将使用 朴素贝叶斯（NB, Naive Bayes） 实现 MNIST 分类，即将原始 MNIST 图像的灰度像素值通过一个阈值（通常为 127 或 0.5 归一化后）转化为 0/1 二值特征，然后使用 伯努利朴素贝叶斯（BernoulliNB） 模型进行分类。

朴素贝叶斯基于贝叶斯定理，并假设 特征之间条件独立。对于二值特征，每个类别的似然函数采用 伯努利分布：

P(x|C_k) = ∏_{i=1}^{784} P(x_i|C_k)

其中：

x_i ∈ {0,1} 是第 i 个像素的二值取值。

模型需要估计：

先验概率 P(C_k) = 类别 k 的样本数 / 总样本数。
条件概率 P(x_i|C_k) = (类别 k 中第 i 个像素为 1 的样本数 + α) / (类别 k 的样本数 + 2α) （α 是拉普拉斯平滑参数，默认 α=1.0，避免零概率）

预测时，对于新样本 x，计算后验概率：

P(C_k|x) ∝ P(C_k) · ∏ P(x_i|C_k)

取使后验概率最大的类别作为预测结果。

关于开发板

本次实验将使用 昇腾开发板 和 鲲鹏开发板，完成 MNIST 模型训练和推理验证。

本文部分步骤的思路借鉴了“零基础AI入门指南” ¹。在此致谢文章作者。

实验目的

通过本次实验，期望达成以下目的：

了解 MNIST
了解 NB（朴素贝叶斯）
进一步掌握开发板的使用
进一步熟悉 Linux 相关操作
增加解决问题的经验

对号入座

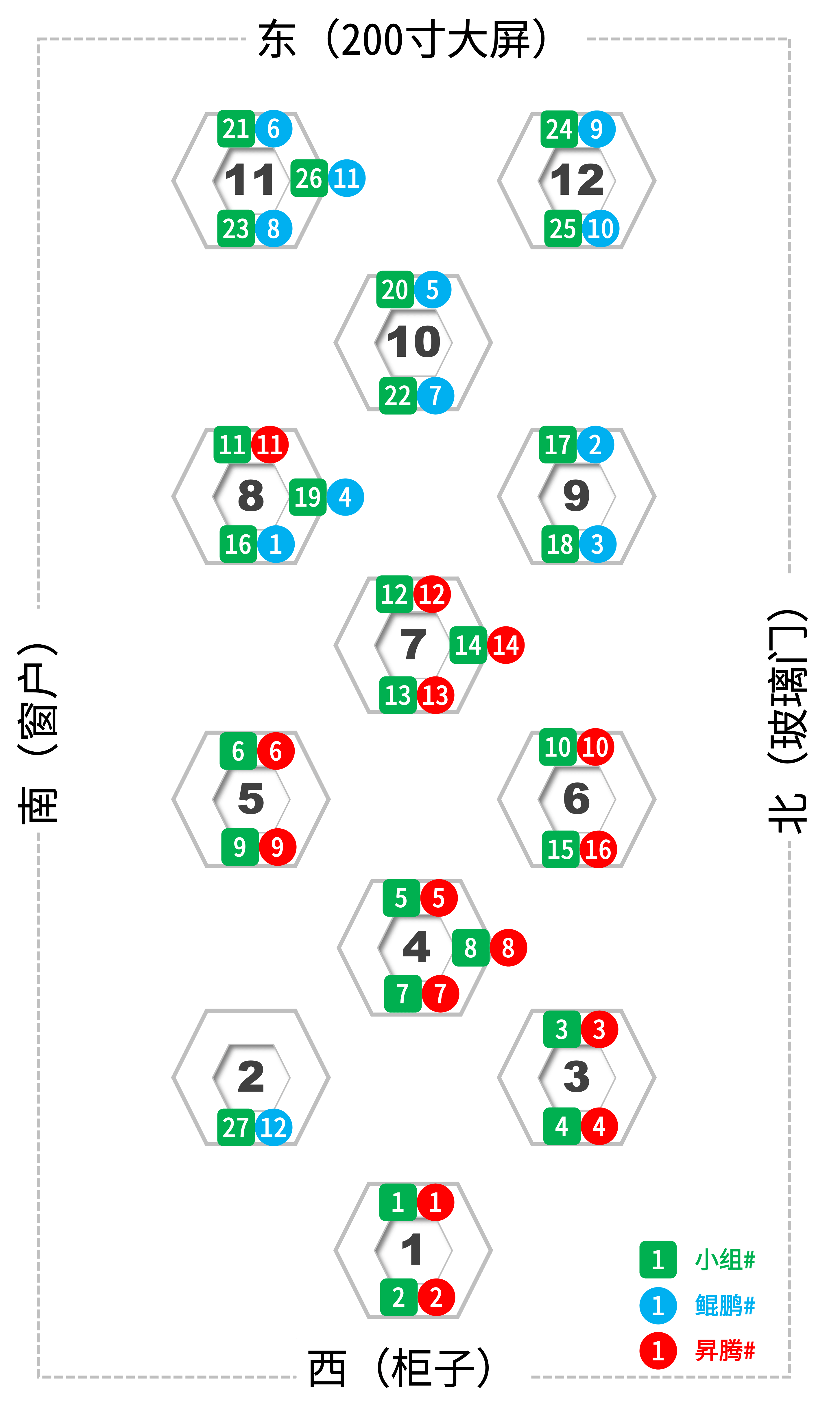

小组 + 桌号 + 开发板编号，安排如下。✅请对号入座。

b102ted

小组	桌号	开发板	人数
1	1	昇腾1	3
2	1	昇腾2	3
3	3	昇腾3	3
4	3	昇腾4	3
5	4	昇腾5	2
6	5	昇腾6	3
7	4	昇腾7	2
8	4	昇腾8	2
9	5	昇腾9	3
10	6	昇腾10	3
11	8	昇腾11	2
12	7	昇腾12	2
13	7	昇腾13	2
14	7	昇腾14	2
15	6	昇腾16	3
16	8	鲲鹏1	2
17	9	鲲鹏2	3
18	9	鲲鹏3	3
19	8	鲲鹏4	2
20	10	鲲鹏5	3
21	11	鲲鹏6	2
22	10	鲲鹏7	3
23	11	鲲鹏8	2
24	12	鲲鹏9	3
25	12	鲲鹏10	3
26	11	鲲鹏11	2
27	2	鲲鹏12	1

注意事项

敬请关注以下事项：

🚫 禁止：水杯、水瓶等，不要放在桌子上。临时放在桌子上，一定要拧紧盖子。否则液体泼洒出来，会损坏开发板。
✅ 建议：书包和其他物品，请放在实验室四周的地上，或四周空闲的椅子上。

0-上电开机

插上电源即可开机：

昇腾：开发板上电后，3个指示灯会依次绿色常亮，表示启动正常。
鲲鹏：前面板有2个 Type-C，电源插入➡️边上那个。
鲲鹏：拿掉顶部的磁吸盖子，看到2个绿灯亮，就表示开机完成。

✅ 建议：电源线、网线等，都从桌子中间的六角形空洞穿出，到桌面上。

1-连接外网

开发板上电开机后，先让开发板连接外网，即能访问互联网。后续创建本次实验所需的 Python 虚拟环境，需要开发板能访问外网。相关请参考如下：

昇腾：连接外网↗
鲲鹏：连接外网↗

2-创建环境

创建本次实验所需环境，主要包括：

创建 Python 虚拟环境。在虚拟环境中开展实验，可做到和开发板的其他项目互不影响。
在 Python 虚拟环境中安装相关包。

HwHiAiUser 用户登录开发板

用 MobeXterm 软件登录，或在本地电脑执行：
```
ssh HwHiAiUser@192.168.137.100
```
✴️ 鲲鹏开发板的默认IP地址，也改为 192.168.137.100 了。

或者已用 root 登录开发板，则切换到 HwHiAiUser：
```
su - HwHiAiUser
```
✳️ 在权限满足实验要求的前提下，尽量不用超级用户 root 做实验。
用 conda 创建 Python 3.10 的虚拟环境：
```
conda create -n nbm0509 python=3.10
```
✳️ nbm0509 是虚拟环境的名字。可以是其他名字。本文以 nbm0509 为例。

✳️ Python 3.10 可以完成本次实验。更高或更低版本，可能也可以完成本次实验。
激活刚创建的虚拟环境：
```
conda activate nbm0509
```
在虚拟环境中安装相关包：
```
pip3 install numpy Pillow flask opencv-python
```
✳️ 亦可用 conda 安装，效果是一样的。命令是：
```
conda install numpy Pillow flask opencv-python
```

✅ 可以执行以下命令，删除虚拟环境。然后重复上述2、3、4步骤，重新创建虚拟环境。

如果当前在虚拟环境 nbm0509 中，则先去激活：
```
conda deactivate
```
删除虚拟环境：
```
conda remove -n nbm0509 --all
```

3-获取源码

下载样例压缩包（源码+数据），并上传开发板，然后解压缩。

下载样例压缩包：江大云盘链接↗

压缩包文件名是：nbm260509.zip，包含以下样例文件和数据：

├── apphw.py    # Web界面鼠标手写数字识别
├── apptk.py    # 摄像头拍摄手写数字识别
├── data        # MNIST数据集
│   └── MNIST
│       └── raw
│           ├── t10k-images-idx3-ubyte.gz
│           ├── t10k-labels-idx1-ubyte.gz
│           ├── train-images-idx3-ubyte.gz
│           └── train-labels-idx1-ubyte.gz
├── infer.py    # 模型推理程序
├── input       # 测试图片
│   ├── test-0.png
│   ├── test-1.png
│   ├── test-2.png
│   ├── test-3.png
│   ├── test-4.png
│   ├── test-5.png
│   ├── test-6.png
│   ├── test-7.png
│   ├── test-8.png
│   └── test-9.png
├── templates    # Web页面
│   ├── handwrite.html
│   └── takephoto.html
└── train.py     # 模型训练程序

在开发板上新建实验用目录：
```
mkdir ~/nbm0509
```
该实验目录的完整路径是：/home/HwHiAiUser/nbm0509
上传压缩包到开发板的实验目录中

用 MobaXterm 软件传文件。请参考：MobaXterm简要说明↗ | 传文件

或者在本地电脑敲命令传文件。请参考：Linux常用操作↗ | scp 远程复制文件/目录
```
scp nbm260509.zip HwHiAiUser@192.168.137.100:/home/HwHiAiUser/nbm0509
```
在开发板上解压缩

先进入实验目录：
```
cd ~/nbm0509
```
再解压缩：
```
unzip nbm260509.zip
```
解压缩后生成子目录 mnist-nb，完整路径应该是：/home/HwHiAiUser/nbm0509/mnist-nb。

4-体验样例

训练模型

使用压缩包中的数据集，对朴素贝叶斯模型做训练。

先进入样例代码目录
```
cd ~/nbm0509/mnist-nb
```
并确保虚拟环境已激活

命令行提示符首部有 (nbm0509) 字样，即表示本次实验用虚拟环境已激活。如需激活，可执行以下命令：
```
conda activate nbm0509
```

训练模型

python3 train.py

训练耗费数秒时间。训练完成后，可在屏幕上看到如下信息：

(nbm0509) HwHiAiUser@davinci-mini:~/nbm0509/mnist-nb$ python3 train.py
加载训练集...
加载测试集...
训练集大小: (60000, 784), 测试集大小: (10000, 784)
训练 Bernoulli Naive Bayes 模型...
测试集准确率: 0.8427 (84.27%)
模型已保存为 mnist_nb_model.npz

推理验证

样例中的目录 input 有 0 ~ 9 共 10 张图片。可执行以下命令体验推理验证：

python3 infer.py <图片路径>

比如验证识别数字 0：

python3 infer.py input/test-0.png

可在屏幕看到如下提示信息：

(nbm0509) HwHiAiUser@davinci-mini:~/nbm0509/mnist-nb$ python3 infer.py input/test-0.png
预测数字: 0
其他数字概率:
1.000000
0.000000
0.000000
0.000000
0.000000
0.000000
0.000000
0.000000
0.000000
0.000000

产品化

增加 Web 界面。可在 Web 界面手写数字、要求识别，并得到识别结果。

开发板上启动 Web 服务端

在开发板上执行以下命令：

python3 apphw.py

启动完成后，可看到屏幕如下类似提示信息：

(nbm0509) HwHiAiUser@davinci-mini:~/nbm0509/mnist-nb$ python3 apphw.py
模型加载成功
       * Serving Flask app 'apphw'
       * Debug mode: on
WARNING: This is a development server. Do not use it in a production deployment. Use a production WSGI server instead.
       * Running on all addresses (0.0.0.0)
       * Running on http://127.0.0.1:5000
       * Running on http://172.18.145.46:5000
Press CTRL+C to quit
       * Restarting with stat
模型加载成功
       * Debugger is active!
       * Debugger PIN: 921-919-078

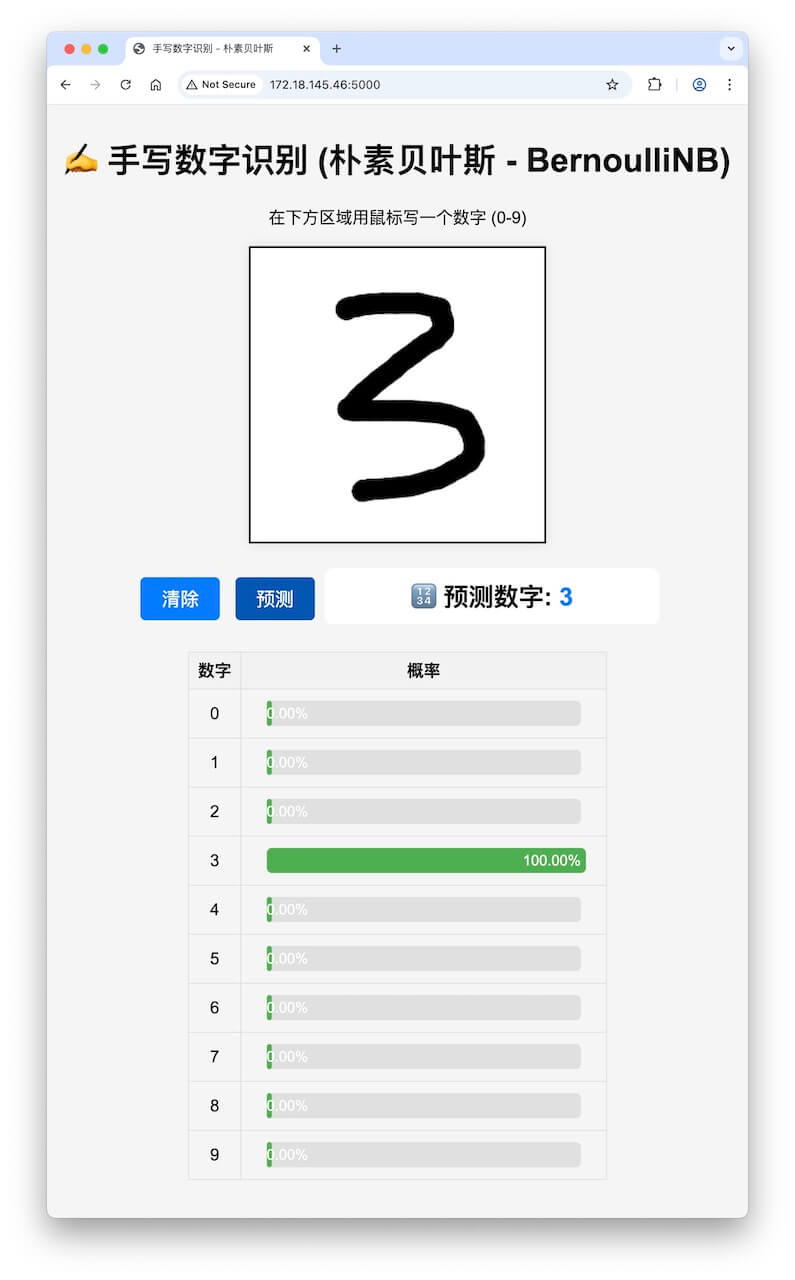

本地电脑浏览器访问开发板

在本地电脑浏览器输入以下 IP:端口 访问：
```
192.168.137.100:5000
```
在本地电脑的浏览器界面，用鼠标手逐个写 0 ~ 9 共 10 个数字，点击识别，并获得识别结果。

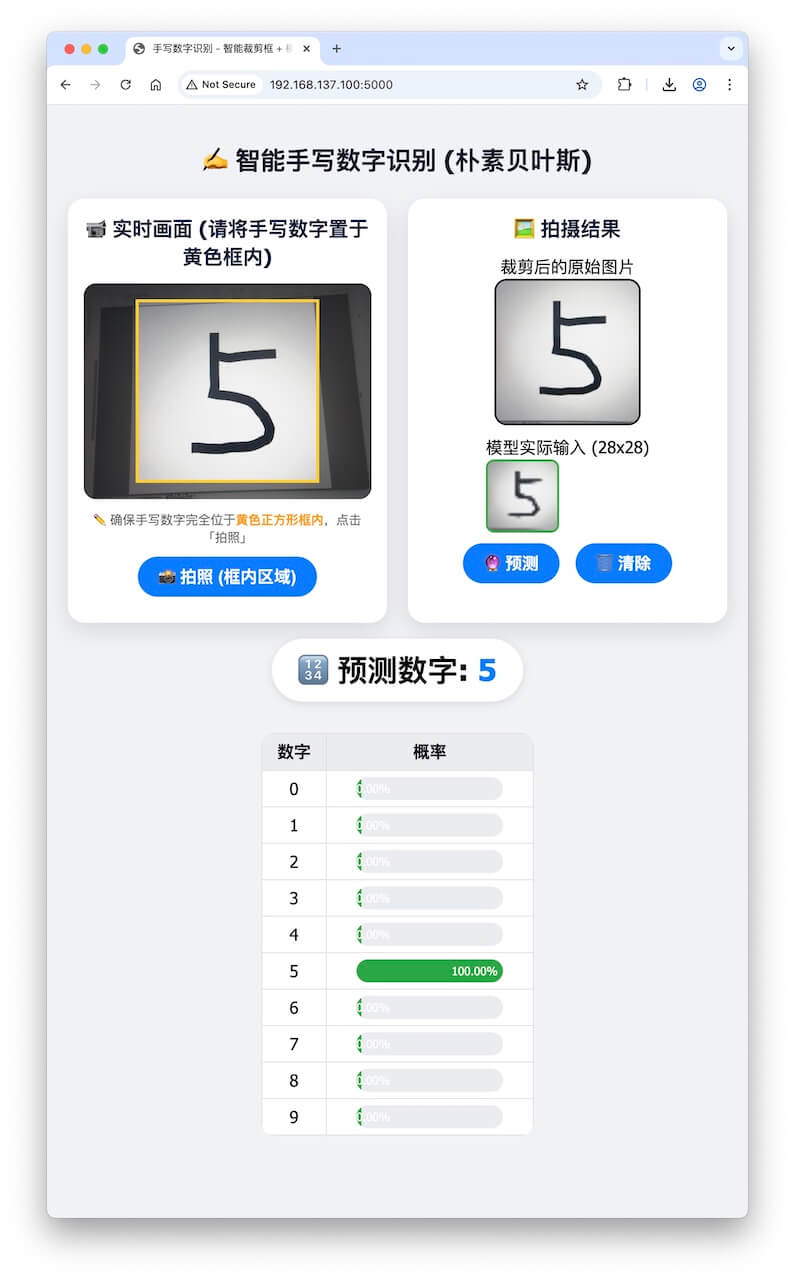

拍摄并识别

增加 Web 界面。可在 Web 界面指引用连接开发板的 USB 摄像头，拍摄手写数字、要求识别，并得到识别结果。
