实验简介
关于MNIST
MNIST（Modified National Institute of Standards and Technology）是一个广泛用于图像分类入门的手写数字数据集。它由 0 到 9 的灰度数字图像组成，每张图像的大小为 28×28 像素。数据集共包含 70,000 个样本，其中 60,000 个用于训练，10,000 个用于测试。每个样本均带有对应的真实数字标签。
MNIST 数据集因其规模适中、格式统一、预处理简单，被视为机器学习领域的“Hello World”基准。在人工智能实验课程中，它常用于演示从数据加载、模型训练到性能评估的完整流程。学生可以通过该数据集直观地理解分类任务的基本概念，例如特征提取、损失函数、优化算法以及过拟合现象，并验证不同模型（如全连接网络、卷积神经网络）的识别效果。尽管 MNIST 难度较低，但它为后续学习更复杂的图像识别任务奠定了扎实的基础。
关于开发板
本次实验将使用
昇腾开发板 和
鲲鹏开发板，完成 MNIST 模型构建、模型训练和推理验证。
本文主要参考资料：零基础AI入门指南 1。在此致谢文章作者。
实验目的
通过本次实验，期望达成以下目的：
- 了解 MNIST
- 了解 CNN
- 进一步掌握开发板的使用
- 进一步熟悉 Linux 相关操作
- 增加解决问题的经验
对号入座
请同学们对号入座、对号使用器材。

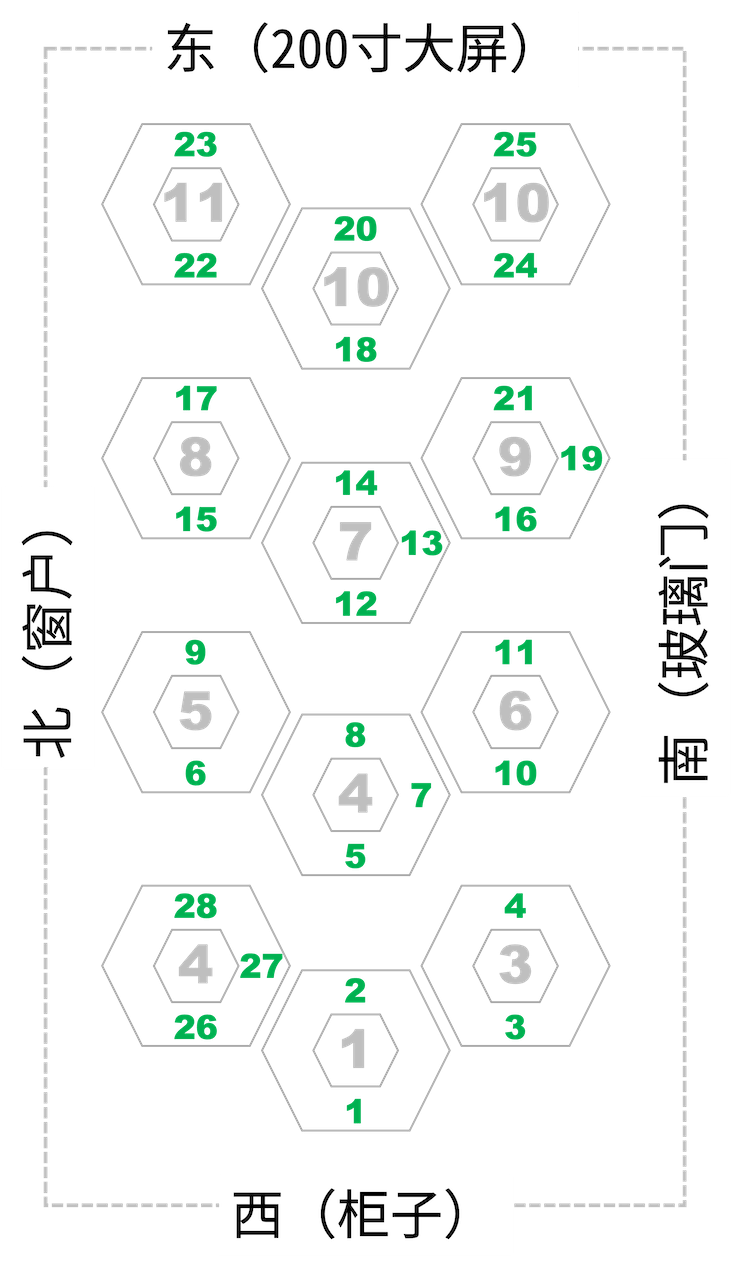

✳️ 座位安排，请对号入座

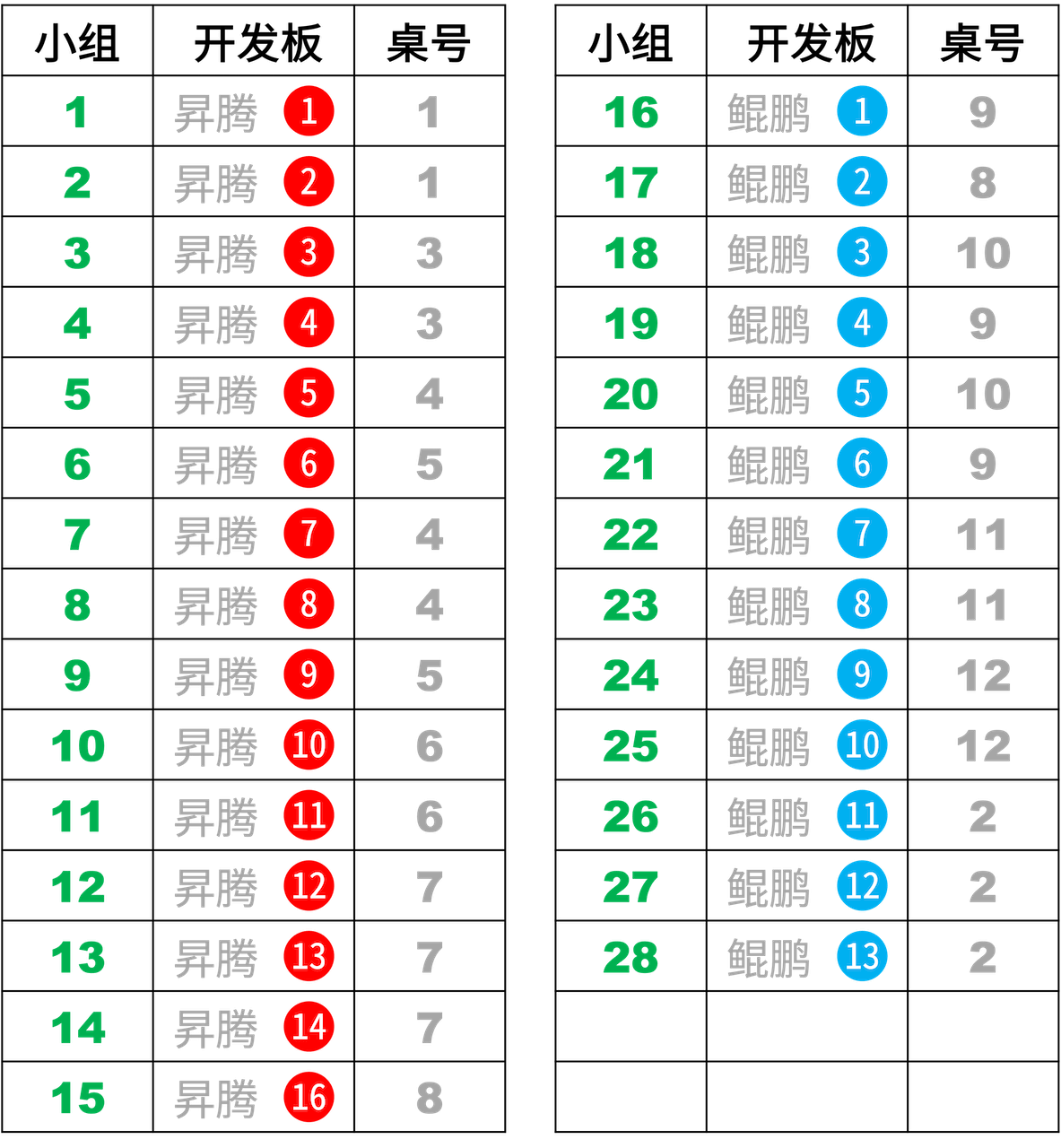

✳️ 器材安排，请对号使用
注意事项
敬请关注以下事项：
-
🚫 禁止：水杯、水瓶等，不要放在桌上。临时放桌上，则要拧紧盖子。液体泼洒会损坏开发板。
-
✅ 建议：书包等物品放实验室四周空闲处。以提高效率，并防止器材跌落（已发生跌落）。
-
✅ 建议：电源线等，都从中间穿到桌面上。以提高效率，并防止器材跌落（已发生跌落）。
0-上电开机
插上电源即可开机：
- 昇腾：开发板上电后，3个指示灯会依次绿色常亮，表示启动正常。
- 鲲鹏：前面板有2个 Type-C，电源插入➡️边上那个。
- 鲲鹏：拿掉顶部的磁吸盖子，看到2个绿灯亮，就表示开机完成。
1-连接外网
开发板上电开机后，先让开发板连接外网，即能访问互联网。后续创建本次实验所需的 Python 虚拟环境，需要开发板能访问外网。开发板如何连接外网，请参考：
2-创建环境
在虚拟环境中开展实验，可做到和开发板的其他项目互不影响。
-
HwHiAiUser 用户登录开发板
用 MobeXterm 软件登录，或在本地电脑执行：
ssh HwHiAiUser@192.168.137.100或者已用 root 登录开发板，则切换到 HwHiAiUser：
su - HwHiAiUser在权限满足实验要求的前提下，尽量不用超级用户 root 做实验。
-
用 conda 创建 Python 3.10 的虚拟环境：
conda create -n cnn0519 python=3.10（1）在虚拟环境中开展实验，可做到和开发板的其他项目互不影响。
（2）cnn0519 是虚拟环境的名字的样例。 -
激活刚创建的虚拟环境：
conda activate cnn0519 -
在虚拟环境中安装相关包：
先安装 CPU 版本的 PyTorch 和 torchvision：
pip3 install torch torchvision numpy==1.24.0 --index-url https://download.pytorch.org/whl/cpu增加
--index-url ...是避免安装不必要的 nvidia 相关的包。再安装其他可以一起安装的包：
pip3 install flask opencv-python onnxscript onnx
✅ 可以执行以下命令，删除虚拟环境。然后重复上述2、3、4步骤，重新创建虚拟环境。
-
如果当前在虚拟环境 cnn0519 中，则先去激活：
conda deactivate -
删除虚拟环境：
conda remove -n cnn0519 --all
3-获取源码
下载样例压缩包（源码+数据），并上传开发板，然后解压缩。
-
下载样例压缩包：江大云盘链接↗
压缩包文件名是：cnn260519.zip
-
在开发板上新建实验用目录：
mkdir ~/cnn0519该实验目录的完整路径是：/home/HwHiAiUser/cnn0519
-
上传压缩包到开发板的实验目录中
用 MobaXterm 软件传文件。请参考：MobaXterm简要说明↗ | 传文件
或者在本地电脑敲命令传文件。请参考：Linux常用操作↗ | scp 远程复制文件/目录。比如进入压缩包保存的目录后，执行：
scp cnn260519.zip HwHiAiUser@192.168.137.100:/home/HwHiAiUser/cnn0519 -
在开发板上解压缩
先进入实验目录：
cd ~/cnn0519再解压缩：
unzip cnn260519.zip解压缩后生成子目录 mnist-master，完整路径应该是：/home/HwHiAiUser/cnn0519/mnist-master。
4-体验样例
训练模型
使用压缩包中的数据集，对CNN模型做训练。在开发板上执行 1个 epoch，大约需要 2 分钟左右。样例中 epochs = 5，因此建议先改小些，比如改成 1。
-
先进入样例代码目录
cd ~/cnn0519/mnist-master -
并确保虚拟环境已激活
命令行提示符首部有
(cnn0519)字样，即表示本次实验用虚拟环境已激活。如需激活，可执行以下命令：conda activate cnn0519 -
（可选）修改 epochs 数字
修改
train.py，将epochs = 5改为epochs = 1... def main(): ... loss_fn = nn.CrossEntropyLoss() optimizer = optim.Adam(model.parameters(), lr=0.001) # epochs = 5 epochs = 1 # 先改成 1 用于体验 ...✳️ 文本编辑，可参考：VSCode指南↗，或者 Linux指南 - vim文本编辑↗
-
训练模型
python3 train.py（1）Python3.10 + 对应 PyTorch，完成 1 个 epoch 约需要 2 分钟。
（2）开发板主要用于推理（用程序调用训练好的模型），不用做模型训练。
推理验证
样例中的目录 input 有 0 ~ 9 共 10 张图片。可执行以下命令体验推理验证：
python3 test.py
产品化
增加 Web 界面。可在 Web 界面手写数字、要求识别，并得到识别结果。
-
微调样例代码
修改
serve.py的最后一行，改为app.run(host='0.0.0.0', port=5000)... if __name__ == '__main__': # app.run(port=5000) app.run(host='0.0.0.0', port=5000) # 可在本地电脑浏览器访问“开发板IP:5000” -
开发板上启动 Web 服务端
在开发板上执行以下命令：
python3 serve.py -
本地电脑浏览器访问开发板
在本地电脑浏览器输入以下 IP:端口 访问：
192.168.137.100:5000在本地电脑的浏览器界面，用鼠标手逐个写 0 ~ 9 共 10 个数字，点击识别，并获得识别结果。
5-拍摄并识别
在样例代码基础上，新增以下功能：
- USB摄像头，接在开发板上
- 在连接开发板的个人电脑上，通过网页方式访问开发板
- 在网页上，可以使用接在开发板上的USB摄像头拍照，对手写的数字拍照
- 然后让开发板上的程序做识别，并反馈识别结果到个人电脑的浏览器上
参考过程
AI辅助编程可加快项目进度。重点是把要求说清楚，并不断测试和迭代，直至达到预定要求。参考过程如下：
-
按上述要求，请AI输出代码。
-
运行和AI交流后得到的程序后，针对AI给出的代码，再新增以下要求：
- 浏览器有个窗口，可以看到摄像头的画面。
- 拍摄窗口中，加个正方形的黄框，尽可能大。仅拍摄黄框内的画面。
- 拍照和识别，拆成2个按钮。拍照后，显示被拍到的照片；识别，对照片识别
- 处理为 28*28 的图片，送给推理程序识别的，也要显示在Web页面上
-
得到阶段性成果如下：
✳️ 几点建议：
- 样例代码中的几个相关程序（
train.py、test.py、model.py），也发给AI做参考，可能给出的代码更符合和贴近要求。 - 可以不断给AI提出完整的全新要求。比如原始要求有3条，经过多次交流后，增加到了 7 条；可以一次性的给AI提出完整的7条的全新要求。
实验任务
本次实验主要完成以下任务：
完成体验
完成 4-体验样例 任务：
增加输出信息
修改训练 train.py，输出更多信息：
- 比如，batch被100整除时，输出一条信息：已用时多久，预计还要多久，等。
完成拍摄
完成 5-拍摄并识别 任务：
- 输出源码
- 依次拍摄并识别 0~9 共 10 个数字，并截图保存
计算指标
计算相关指标：
- 比如获取 100 张手写图片，内容为 0-9，每个数字各 10 张
- 用训练好的模型进行识别
- 根据混淆矩阵计算相关指标：precision，accuracy，recall，f1-score
猫狗识别（补充读物）
在猫狗图片识别中，这是一个典型的二分类问题。通常我们可以把“猫”设为正类（Positive），“狗”设为负类（Negative），混淆矩阵就是一个2×2的表格，结构如下：
真实\预测 预测为猫 预测为狗
实际是猫 TP FN
实际是狗 FP TN
每个格子的具体含义（以猫为正类为例）：
- TP（真正例）：图片是猫，模型也正确识别为猫 → 正确识别出的猫的数量。
- TN（真负例）：图片是狗，模型也正确识别为狗 → 正确识别出的狗的数量。
- FP（假正例）：图片是狗，模型却错误地识别为猫 → 把狗误报成猫（“假警报”）。
- FN（假负例）：图片是猫，模型却错误地识别为狗 → 把猫漏掉了（“漏报”）。
实际应用解读 假设测试集有100张猫和100张狗，模型预测结果如下：
预测猫 预测狗
实际猫(100) 90 10
实际狗(100) 15 85
那么：
- TP = 90，TN = 85，FP = 15，FN = 10
由此可以计算：
- 准确率 = (90+85)/200 = 87.5% — 整体判断正确的比例。
- 精确率（猫） = 90/(90+15) ≈ 85.7% — 模型说“这是猫”的结果中，真正是猫的比例。高精确率意味着假警报少。
- 召回率（猫） = 90/(90+10) = 90% — 真实的所有猫中，模型成功找出了多少。高召回率意味着漏报少。
- F1分数（猫） = 2×0.857×0.9/(0.857+0.9) ≈ 87.8% — 精确率和召回率的调和平均。
如果用户更关心“不要把狗误认为猫”（例如猫咖门禁只让猫进），就应优先提高精确率；如果更关心“不要漏掉任何一只猫”（例如寻找走失的猫），就应优先提高召回率。混淆矩阵能直观地帮助你在两者之间做权衡。
参考过程：
-
随机抽取MNIST数据集中1000张图片，0-9各100张
和AI多次交流如下，得到符合要求的样例代码。
1、对mnist的数据集中的测试集，随机抽取0-9个数字，各100张 2、数据集已下载到本地，如下： ~/tmp26/05/cnn260519/data/MNIST/raw % tree . ├── t10k-images-idx3-ubyte ├── t10k-images-idx3-ubyte.gz ├── t10k-labels-idx1-ubyte ├── t10k-labels-idx1-ubyte.gz ├── train-images-idx3-ubyte ├── train-images-idx3-ubyte.gz ├── train-labels-idx1-ubyte └── train-labels-idx1-ubyte.gz 3、用numpy实现 4、抽取出来的图片，保存到目录中 5、保存下来的图片，在文件名中记录在测试集中的位置 -
计算指标
和AI多次交流如下，得到符合要求的样例代码。
trainv2.py -- 训练 test.py -- 推理 sample.py -- 抽取0-9各100张图片 1、请推理0-9各100张图片 2、请输出混淆矩阵 3、请输出混淆矩阵的相关指标得到相关指标如下：
(cnn0519) ~/tmp26/05/cnn260519 % python3 ev.py using cpu Loaded model from mnist.pth 共测试 1000 张图片，每个数字应各 100 张 混淆矩阵 (行=真实, 列=预测): [[ 99 0 0 0 0 0 0 1 0 0] [ 0 100 0 0 0 0 0 0 0 0] [ 0 0 100 0 0 0 0 0 0 0] [ 0 0 2 98 0 0 0 0 0 0] [ 0 0 0 0 100 0 0 0 0 0] [ 0 0 0 1 0 99 0 0 0 0] [ 0 0 0 0 0 0 100 0 0 0] [ 0 0 2 0 0 0 0 97 0 1] [ 0 0 1 0 0 0 0 0 99 0] [ 0 0 1 0 0 0 0 0 0 99]] 分类报告: precision recall f1-score support 0 1.0000 0.9900 0.9950 100 1 1.0000 1.0000 1.0000 100 2 0.9434 1.0000 0.9709 100 3 0.9899 0.9800 0.9849 100 4 1.0000 1.0000 1.0000 100 5 1.0000 0.9900 0.9950 100 6 1.0000 1.0000 1.0000 100 7 0.9898 0.9700 0.9798 100 8 1.0000 0.9900 0.9950 100 9 0.9900 0.9900 0.9900 100 accuracy 0.9910 1000 macro avg 0.9913 0.9910 0.9911 1000 weighted avg 0.9913 0.9910 0.9911 1000 总体准确率: 0.9910 -
实际分析建议
- 观察混淆矩阵的非对角线高亮格子：例如数字 1 经常被预测为 7，可能说明 1 和 7 的特征相似或数据标注有误。
- 关注召回率低的数字：比如数字 5 的召回率只有 70%，意味着 30% 的真实 5 被误识别了，需要重点调优。
输出注释
输出样例源码功能说明，用于加深对参考样例的理解（可课后完成）：
- 主要是
train.py和test.py的功能说明 - 比如：定义了一个xxxx的人工智能网络，输入了xxxx训练数据，经过xxxx，最终得到xxxx指标的模型，……
输出代码
输出个人独特版本的程序（可课后完成）:
- 建议结合AI辅助编程
- 包括模型训练程序，以及推理程序
- 可在个人电脑上完成
- 如有条件使用 GPU 进行训练和推理，请尽量使用 GPU
- 截图保存训练结果和推理结果
（可选）使用NPU推理
参考 AscendCL 应用开发指南（Python）- 快速入门↗，改写推理程序，使用开发板 NPU 算力推理。
关机断电复位离开
实验结束后，请完成以下事项，再离开实验课。
-
关机断电
开发板要先关机、再断电。🚫 严谨开机状态直接断电（拔电源）！
-
归还实验器材，给实验室老师
- 开发板（每组1个）
- 开发板电源（每组1个）
- 网线（每组1个）
- USB摄像头（每桌共用1个）
- 借用的其他器材
-
椅子复位
- 每个桌子，配套 6 个椅子。请将椅子推到桌子下面。
- 西侧玻璃门，前中后靠墙，各 6 个。共 18 个。请按此数量靠墙摆放。
-
带齐随身物品
✅ 上述事项完成后，可离开实验室。
