人脸手势识别-260526

更新-260525 | 发布-260522

✳️ 目录

简介

实验内容


本次实验将使用 Jetson 开发板体验 3 个视觉功能：

  • 76285 实验1-3：面部检测
  • 76286 实验1-4：人脸检测
  • 76287 实验1-5：手势识别

原理和代码解读，可参考 CG 平台相关说明。

开发板


使用 2 种 Jetson 开发板。一种是带机械臂的，一种是不带的。

和常见的台式机很相似：

  • 主机。有个小小机箱，内部是英伟达开发板（Nvidia Jetson）。
  • 屏幕。支持 HDMI 接口的屏幕，都可以通过 HDMI 线连接到 Jetson 开发板。
  • 鼠标和键盘。常见的鼠标和键盘，通过 USB 连接 Jetson 开发板。
  • 操作系统。Ubuntu，Linux 的发行版的一种。（常见操作系统有： Windows、MacOS、Linux，等）
  • 机械臂（部分有）。由 Jetson 开发板控制的一个外部设备。本次实验不使用。

相关信息


Jetson 开发板的默认账号密码如下：

  • 账号：jetson / 密码：yahboom
  • 账号：cg / 密码：cgremote

相关指南


相关操作指南如下，供按需参考：

对号入座


请同学们对号入座。

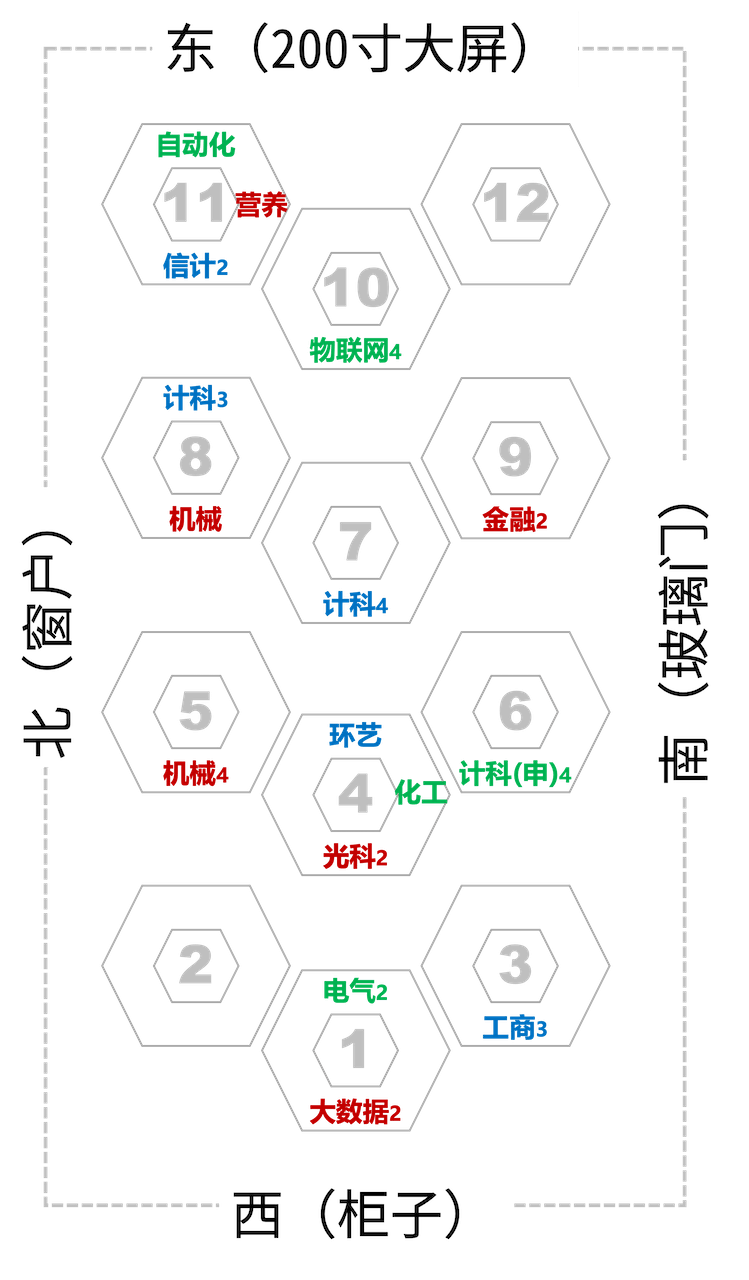

✳️ 座位安排 (按桌子)

b102map-260526ev

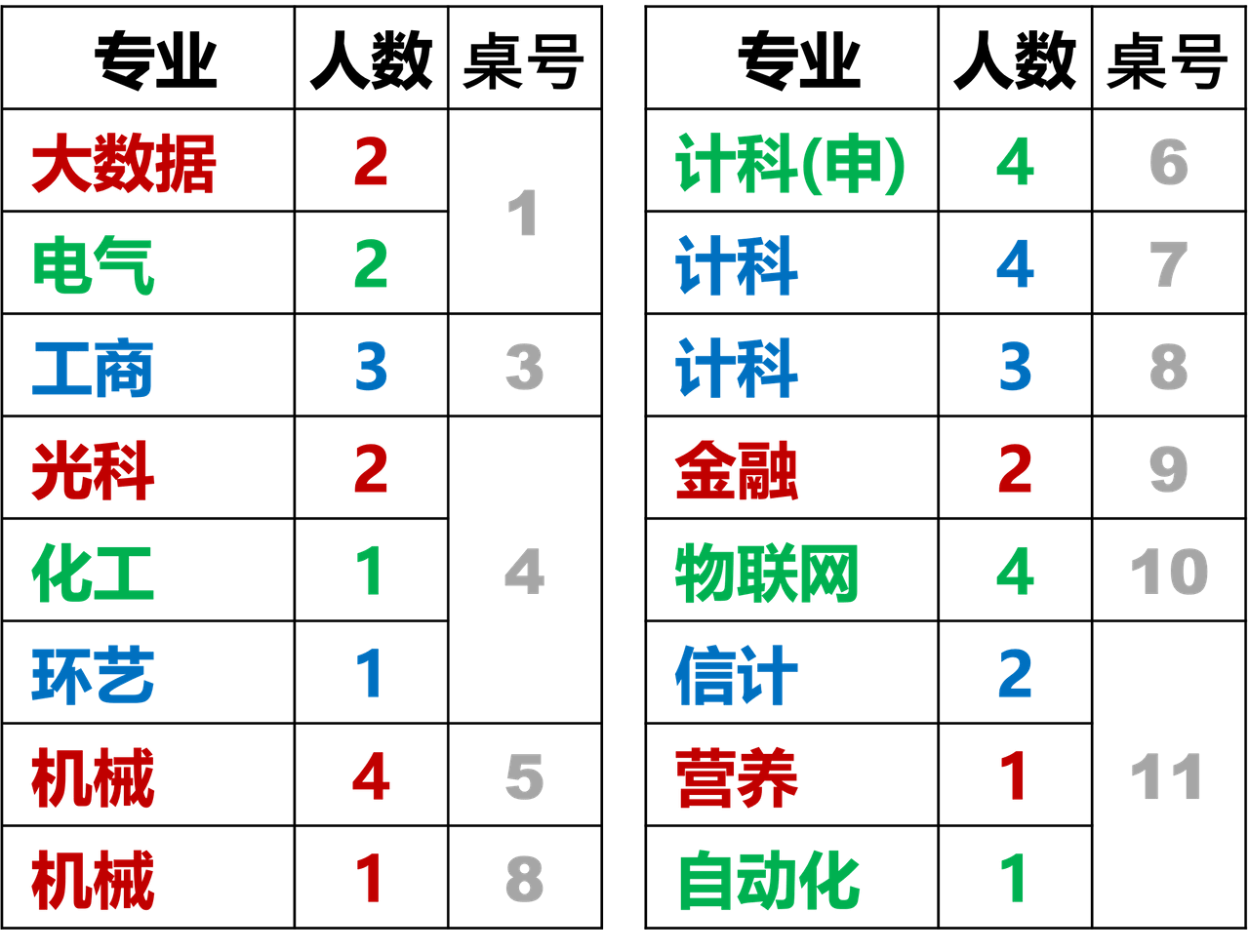

✳️ 座位安排 (按专业)

b102tdk

1-上电开机


Jetson 开发板（带机械臂的）：

  • 配有 1 个电源，一端连 Jetson 开发板，另一端插头插在桌子下面的插座上。
  • 桌子下面有个带开关的的立方体插座。按下开关，电源指示灯亮，即表明接通电源。
  • 稍等片刻可完成启动。机械臂站立起来，且屏幕显示 Ubuntu 的主界面，就启动完成。

Jetson开发板：

  • 鼠标、键盘：连接开发板的 USB 口
  • 屏幕 | 电源线：连接开发板的 USB 口
  • 屏幕 | 视频线：连接开发板的 视频输出 口
  • 开发板电源线：连接开发板的 电源 口
  • 电源线插到桌子下面的插座上。稍等一会显示登录界面。
  • 鼠标点击，输入密码：cgremote

2-连外网


创建实验用的 Python 虚拟环境，需要开发板能访问互联网（外网）。

Jetson 开发板（带机械臂的）：

  • 大多已经插网线了
  • 可打开左侧 Dock 栏的 FireFox 浏览器，输入 www.baidu.com。如可以访问百度，则表示已连外网。

Jetson开发板：

  • 大多没有连网线
  • 点击屏幕右上角 喇叭+电源+箭头 连在一起的区域。（如果连了网线，还有网络标志，即 4 个图标连在一起的区域）
  • 选择 WiFi相关的那行，点开。（WiFi Off，或 WiFi Not Connected，或某个已连接的 WiFi）
  • 点击 Turn On（如果 WiFi Off）。然后重复上述第1、2 步，点击 Select Network，选择要连接 WiFi，输入 WiFi 密码等，就可以连接 WiFi 了。
  • 连 b102，密码：b102b102

3-创建环境


在虚拟环境中开展实验，可做到和开发板的其他项目互不影响。

  1. 用 conda 创建 Python 3.9 的虚拟环境：

    conda create -n fgh0526 python=3.9

    （1）在虚拟环境中开展实验，可做到和开发板的其他项目互不影响。
    （2）fgh0526 是虚拟环境的名字的样例。

  2. 激活刚创建的虚拟环境：

    conda activate fgh0526

  3. 在虚拟环境中安装相关包：

    pip3 install mediapipe==0.10.9 opencv-python==4.12.0.88 numpy==2.0.2

    和 CG 平台上要求的 Python 版本不一致（本文-3.9，CG-3.8），相关包的版本也不完全一样。可尝试参考本文的版本。

✅ 至此 Python 环境准备已完成。如何安装，查看、进入/退出、删除虚拟环境，请参考 Conda指南↗。

4-下载解压样例代码


将本次实验使用的样例代码，下载解压到 Jetson 开发板上。

  1. 下载 zip 压缩包

    样例代码下载链接如下：

    样例代码也可从 CG 平台相关链接下载。CG 平台下载的 zip 包的名字是一长串数据字符，可从文件的时间确认哪个是哪个。

  2. 创建实验目录

    mkdir ~/fgh0526

  3. zip 包移到实验目录

    mv ~/Downloads/face_mesh.zip ~/fgh0526 && mv ~/Downloads/haar_detection.zip ~/fgh0526 && mv ~/Downloads/gesture_recognizer.zip ~/fgh0526

    在 Jetson 开发板上通过 Firefox 浏览器下载，默认存放在用户家目录（HOME目录）的 Downloads 子目录下（即 ~/Downloads，~ 表示 HOME 目录。HOME 目录的绝对路径可执行 echo $HOME 得到）。按 CG 平台手册建议，先新建子目录，再将样例代码从 Downloads 子目录移动到新建子目录。

  4. 进入实验目录

    cd ~/fgh0526

  5. 解压缩

    unzip face_mesh.zip && unzip haar_detection.zip && unzip gesture_recognizer.zip

    解压缩后，会生成 3 个子目录：face_mesh， gesture_recognizer，haar_detection

5-连接USB摄像头


Jetson 开发板（带机械臂的）：

  1. 先将机械臂的摄像头的 USB 连接线，从 Jetson 开发板上拔下来。
  2. 再把桌子上的单目摄像头的 USB 连接线，插入实验箱的 USB 扩展坞中。也可以直接插在 Jetson 开发板上。
  3. 在 Jetson 开发板启动 终端 Terminal App，在终端中执行 cheese 命令，可在弹出的窗口中看到图像，即表明摄像头能正常工作。

也可以用机械臂的摄像头做本次几个实验。但该摄像头固定在机械臂的顶部，不大方便移动而已。

Jetson 开发板：

  • USB 摄像头：连接开发板的 USB 口

6-体验视觉功能


在 Jetson 开发板上启动 终端 Terminal App，并激活本实验所需的 Python 虚拟环境。然后可体验以下视觉功能：面部检测，人脸检测，手势识别。

面部检测

  1. 确保已激活本次实验所需 Python 虚拟环境

  2. 启动程序

    进入目录：

    cd ~/fgh0526/face_mesh

    执行程序：

    python3 main.py

    程序启动后会自动打开摄像头，实时检测画面中的人脸，并在窗口中显示检测结果。窗口被分为左右两部分：

    • 左侧窗口: 原始的摄像头画面（已做镜像翻转），并叠加了检测到的人脸轮廓线（绿色线条）和所有468个关键点（红色微小圆点）。左上角实时显示帧率（FPS）。
    • 右侧窗口: 在纯黑背景上只显示人脸网格和关键点，可以更清晰地观察细节。
    • 按 q 键（或 ctrl + c）退出程序。

    更多信息请参考 CG 平台之“76285 实验1-3：面部检测”。

人脸检测

  1. 确保已激活本次实验所需 Python 虚拟环境

  2. 启动程序

    进入目录：

    cd ~/fgh0526/haar_detection

    执行程序：

    python3 main.py

    程序启动后会自动打开摄像头，并进入默认的“人脸检测”模式。你可以通过键盘进行交互：

    • 按 f 键: 在三种模式间循环切换：face (仅人脸检测)，eye (仅眼睛检测)，face_eye (同时检测人脸和眼睛)。
    • 按 q 键（或 ctrl + c）退出程序。

    窗口中会实时显示检测结果：

    • 人脸: 会被一个带有装饰性边角的紫色矩形框标出。
    • 眼睛: 会被一个红色的圆形框標出。
    • 左上角: 实时显示当前的FPS（帧率）和检测模式(Mode)。

    更多信息请参考 CG 平台之“76286 实验1-4：人脸检测”。

手势识别

  1. 确保已激活本次实验所需 Python 虚拟环境

  2. 启动程序

    进入目录：

    cd ~/fgh0526/gesture_recognizer

    执行程序：

    python3 main.py

    程序启动后会自动打开摄像头，实时检测画面中的单只手并识别其手势。窗口被分为左右两部分：

    • 左侧窗口: 原始的摄像头画面（已做镜像翻转），并叠加了检测到的手部骨架（绿色线条）和关键点（红色圆点）。左上角会实时显示识别出的手势名称（如 “Five”, “OK”, “Thumb_up”），右上角显示FPS（帧率）。
    • 右侧窗口: 在纯黑背景上只显示手部骨架，方便观察。
    • 按 q 键（或 ctrl + c）退出程序。

    更多信息请参考 CG 平台之“76287 实验1-5：手势识别”。

关机断电复位离开


实验结束后，请完成以下事项，再离开实验课。

  1. 关机断电

    开发板要先关机、再断电。🚫 严谨开机状态直接断电！

    • 点击屏幕右上角 电源标志 → power off → power off
    • 观察开发板的散热风扇。风扇停止后，表示已关机。
    • Jetson开发板（带机械臂）：桌子下面有个带开关的的立方体插座。按下开关，电源指示灯熄灭，即表明断开电源。
    • Jetson开发板：拔电源。

  2. 归还实验器材，给实验室老师

    Jetson开发板（带机械臂）

    • USB摄像头（每人1个）
    • 借用的其他器材

    Jetson开发板

    • 开发板（每人1个）
    • 开发板电源（每人1个）
    • 屏幕（每人1个）
    • 屏幕电源线（每人1个）
    • 键盘+鼠标（每人1套）
    • USB摄像头（每人1个）
    • 借用的其他器材

  3. 椅子复位

    • 每个桌子，配套 6 个椅子。请将椅子推到桌子下面。
    • 西侧玻璃门的前中后靠墙，各 6 个，共 18 个。请按此数量靠墙摆放。

  4. 带齐随身物品

✅ 上述事项完成后，可离开实验室。

THE END
