机械臂-260801

更新-260730 | 发布-260723

✳️ 目录

注意事项
Linux 速成
- 运行APP
- 快捷操作
实验任务
获取样例代码
任务一：体验机械臂
任务二：增加语音控制
（可选）任务三：奇思妙想
附录
离开

注意事项

🚫 不要搬动机械臂。否则机械臂会抓不准。
🚫 不要搬动机械臂。否则机械臂可能从桌面六边形空洞掉下去，造成损坏。
🚫 机械臂在运动时，不要用肢体去触碰机械臂。以防人体受到伤害，或者损坏机械臂。
🚫 不要玩弄图纸。否则容易造成图纸破损。
🚫 不要撕开积木上的贴纸。否则容易机械臂无法识别积木造成图纸破损。
🚫 不要在桌子上放置水杯和水瓶等。否则液体泼洒出来，会损坏机械臂。

🔝

Linux 速成

用于熟悉 Linux 相关操作。

运行APP

s1-终端（terminal）

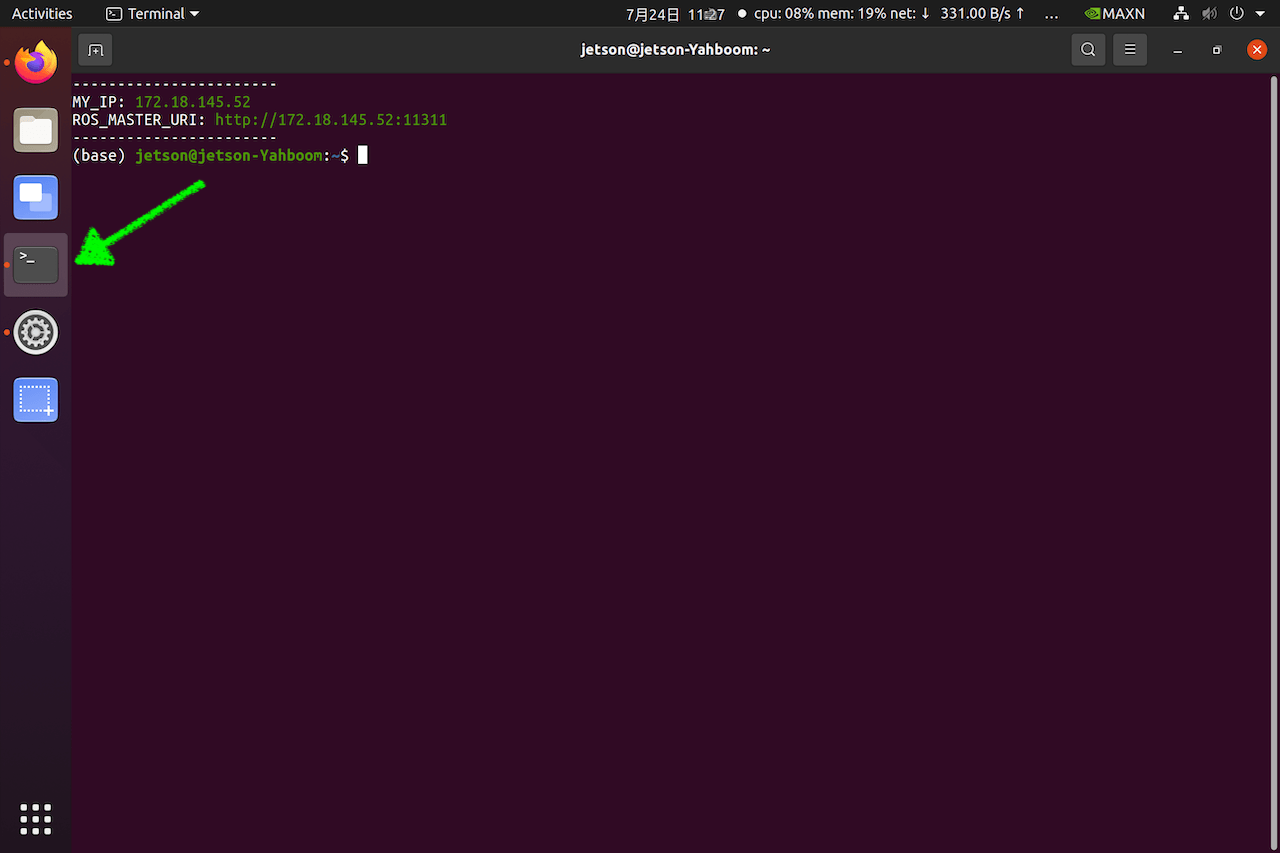

点击左侧终端（terminal）图标，可启动终端：

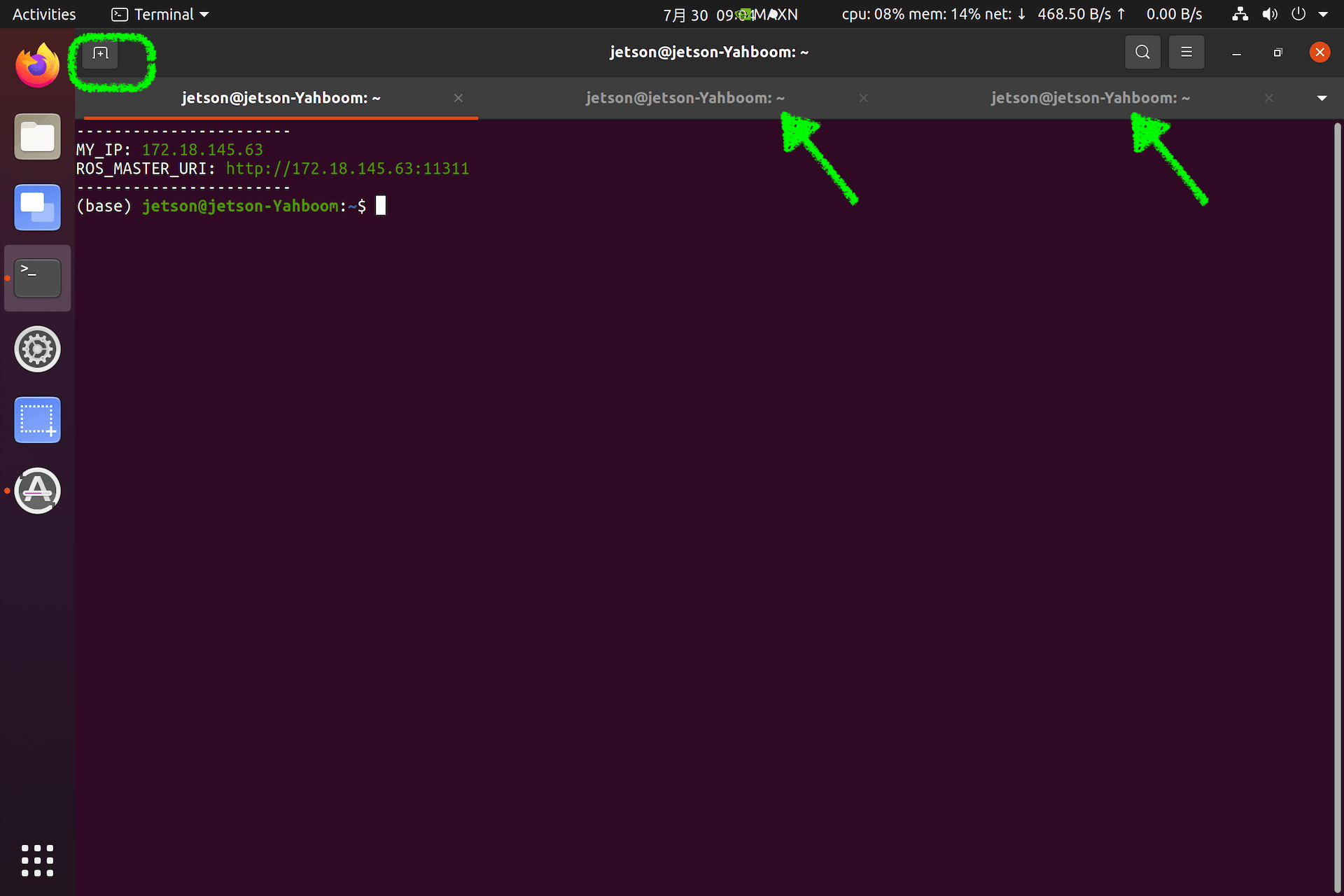

点击终端（terminal）左上角 + 号，可新建终端窗口：

或者，鼠标右键左侧终端（terminal）图标 → 选 New Window，也可以新建终端窗口。

复制粘贴：

复制：鼠标选中要复制的内容，然后按 Ctrl Shift C（3个键同时按下）。或者鼠标右键 → Copy
粘贴：按 Ctrl Shift V（3个键同时按下）。或者鼠标右键 → Paste

s2-浏览器

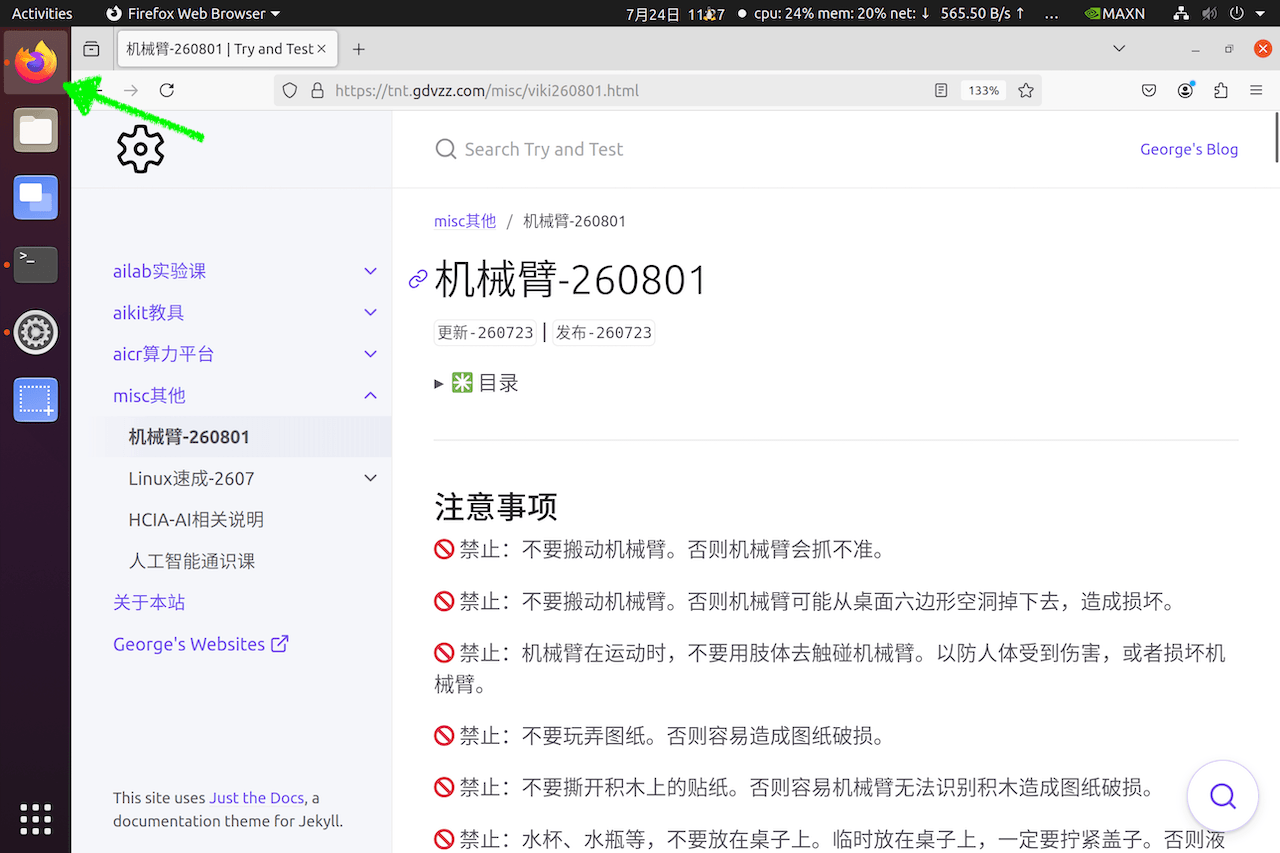

点击左侧浏览器图标，可启动浏览器：

输入网址 tnt.gdvzz.com → 左侧点击 misc 其他 → 机械-260801，找到今天的参考手册。

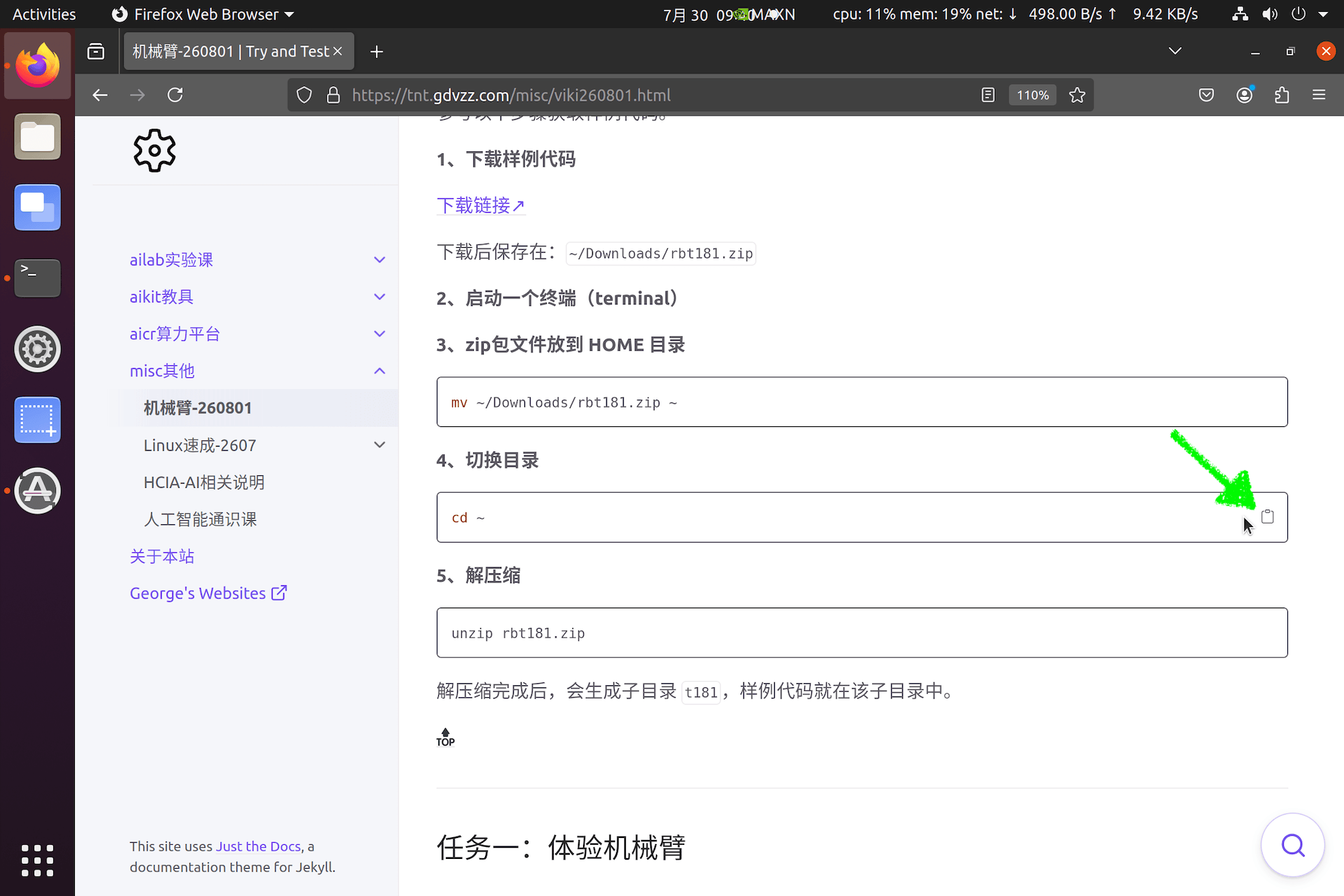

鼠标移到代码或命令上，右侧出现 剪贴板 图标，鼠标点击该图标，可复制代码或命令。

s3-切换APP

点击左侧的对应的 APP 图标，可在应用之间切换。比如，

从 终端（terminal） 切换到 浏览器
从 浏览器 切换到 终端（terminal）

s4-调节字体大小

放大：Ctrl Shift +（3个键同时按下；最后一个键是加号键）
缩小：Ctrl -（2个键同时按下；最后一个键是减号键）
恢复：Ctrl 0（2个键同时按下；数字0，不是字母o）

快捷操作

✳️ 按 tab 键可补齐文字，加快输入。假定当前目录下有 3 个子目录（face_mesh，gesture_recognizer，haar_detection），输入 cd ges 后按 tab 键，则补齐为 cd gesture_recognizer/。
✳️ 按 esc 键后，再按 ↑↓箭头 键，可以找到输入过的命令。不必每次都重复敲命令。

🔝

实验任务

有3个任务：

任务一：体验机械臂。在屏幕上输入自然语言，让机械臂抓取积木并移动到目标位置。
任务二：增加语音控制。通过麦克风说话，指挥机械臂抓取积木并移动到目标位置。
任务三（可选）：奇思妙想。在屏幕上输入自然语言（或通过麦克风说话），指挥机械臂做更多事情。

🔝

获取样例代码

参考以下步骤获取样例代码。

1、下载样例代码

下载链接↗

下载后保存在：~/Downloads/rbt181.zip

2、启动一个终端（terminal）

3、zip包文件放到 HOME 目录

mv ~/Downloads/rbt181.zip ~

4、切换目录

cd ~

5、解压缩

unzip rbt181.zip

解压缩完成后，会生成子目录 t181，样例代码就在该子目录中。

🔝

任务一：体验机械臂

1.1-启动机械臂程序

按以下步骤操作，启动机械臂程序。

1、启动一个终端（terminal）

2、进入机械臂程序的目录

cd ~/t181

3、激活虚拟环境viki

conda activate viki

在 Python 虚拟环境中运行程序，可以使得程序和机械臂上的其他程序，互不影响。

4、运行程序

python3 agent.py

启动完成后，可看到提示符 <USER>:。

1.2-抓取颜色积木

在 <USER>: 提示符后面，依次输入以下自然语言，让机械臂抓取颜色积木，并放到指定位置。

1、放置积木，并确保目标区域为空

2、抓取 blue（蓝色）积木

在 <USER>: 提示符后面，输入以下自然语言：

grab blue cube and move to -60,220,110

3、抓取 green（绿色）积木

在 <USER>: 提示符后面，输入以下自然语言：

grab green cube and move to 10,220,110

4、抓取 red（红色）积木

在 <USER>: 提示符后面，输入以下自然语言：

grab red cube and move to 80,220,110

5、抓取 yellow（黄色）积木

在 <USER>: 提示符后面，输入以下自然语言：

grab yellow cube and move to 140,220,110

✳️ 指令说明：

以 grab blue cube and move to -60,220,110 为例：

抓取蓝色方块
并移动到 x = -60，y = 220，z = 110 的位置

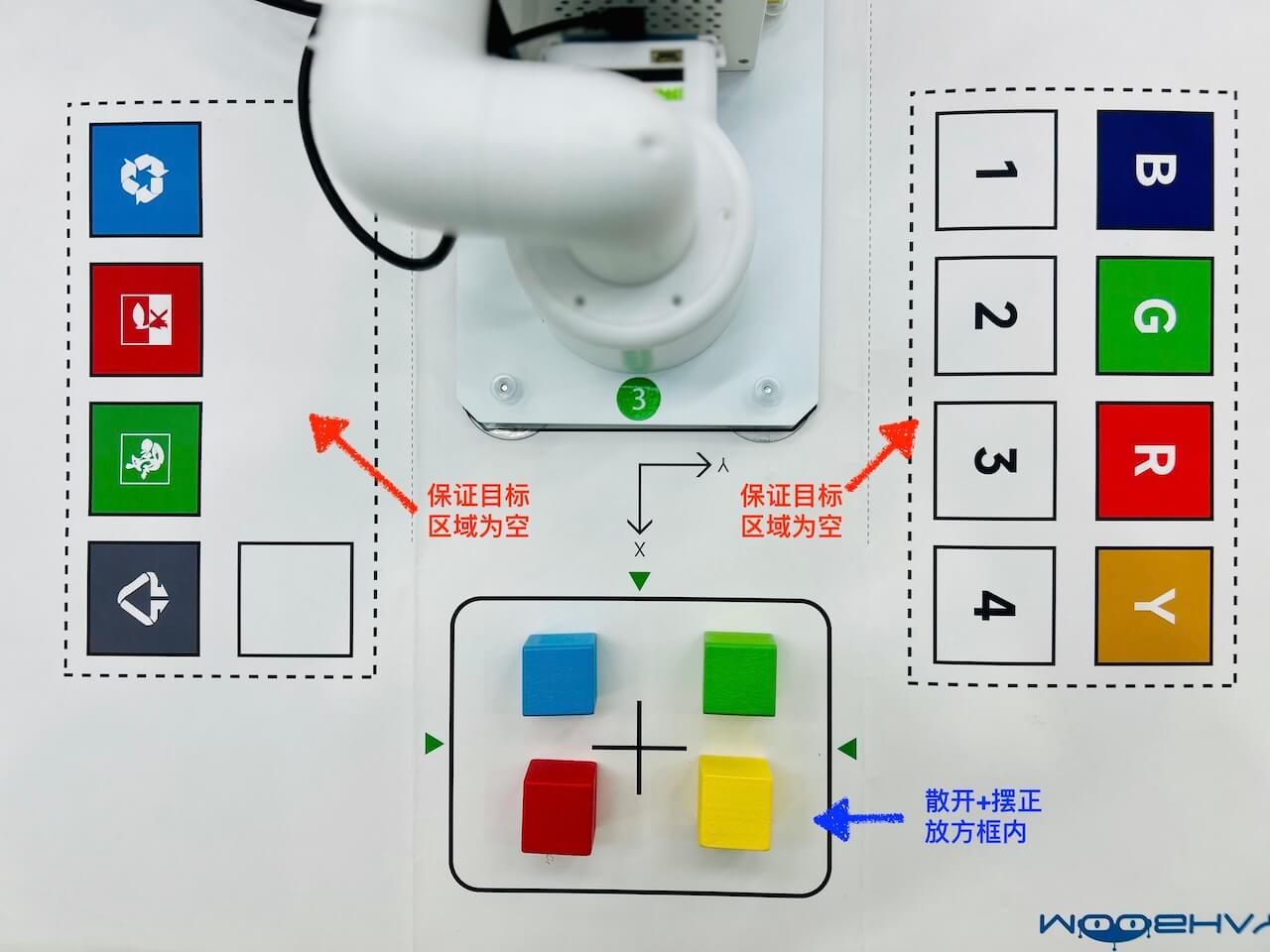

✳️ 坐标位置说明：

x 和 y 的原点，在机械臂圆柱形底座的中心，大致位于桌面上
桌面的 z 的坐标，大致是 110
xy 的方向：箭头方向，是正方向。（（在机械臂和实线框之间，画有带箭头的 xy 方向）
z 的方向：桌面朝上的方向，是正方向。
上述坐标的单位：mm（毫米）
因此（x,y）：（-60,220）≈ 蓝色 B 字母，（-10,220）≈ 绿色 G 字母，（80,220）≈ 红色 R 字母，（140,220）≈ 黄色 Y 字母

✳️ 调整偏移：

教学用机械臂，相比工业用机械臂，精度要低一些，因此有时抓得不是很准。可通过修改 ~/t181/config.json（如下所示）的 x y z 的偏移值，让机械臂抓得准确些。

可用软件 VSCode 修改，或求助老师。

{
    "points_pixel": [
        [320,220],
        [590,430],
        [72,31],
        [590,26]
    ],
    "points_arm": [
        [210,0],
        [140, -80],
        [280,80],
        [280,-80]
    ],
    "x": -8,
    "y": -5,
    "z": -5,
    "voice":false,
    "threshold": 110
}

✳️ 样例程序逻辑简介

指令输入

相关文件/模块：agent.py

具体动作：用户输入 “grab blue cube and move to -60,220,110”，Agent 解析出需调用工具 grab_object，参数为 blue cube。
拍摄照片

相关文件/模块：init.py (GetImage)

具体工作：调用 OpenCV 驱动摄像头，抓拍当前工作台画面，保存为 captured_image.jpg。
视觉识别（找像素）

相关文件/模块：api.py

具体动作：将图片 Base64 编码 + 文本 “一个blue cube” 发送给大模型。模型返回该物体在图片中的边界框坐标（如 x1,y1,x2,y2）。
坐标转换（物理空间）

相关文件/模块：eyeonhand.py

具体动作：计算边界框中心像素点，代入 pixel_to_arm()，利用 config.json 里的仿射矩阵，得出机械臂坐标系下的 X, Y 坐标。
偏移矫正

相关文件/模块：tools.py (GrabObject)

具体动作：从 config.json 读取 x_offset, y_offset, z_offset，对坐标进行微调（例如针对方块大小调整抓取中心点）。
运动执行

相关文件/模块：pymycobot + init.py

具体动作：机械臂先移动到上方安全高度，再垂直下降到 z 高度，闭合夹爪（close_gripper），抓取成功。

为什么这个设计很巧妙？

无需传统视觉库：完全绕开了 OpenCV 的颜色阈值、轮廓查找、形状匹配等传统算法。只要大模型能“认出来”，机械臂就能“抓起来”。
离线标定，在线计算：eyeonhand.py 只在程序启动时计算一次仿射矩阵（加载模块时），后续每次抓取只是做一次简单的矩阵乘法，运算极快，几乎无延迟。

1.3-堆叠积木

执行以下操作，完成堆叠积木。

1、放置积木，并确保目标区域为空

放 3 个积木在机械臂前面的实线方框中。颜色不论，散开放，要摆正。

2、堆叠积木

在 <USER>: 提示符后面，输入以下自然语言：

stack three cubes together

✳️ 或者可以堆叠 2 个积木。
✴️ 不建议堆叠 4 个积木。堆叠 4 个积木，有点高。机械臂在摆放第 4 个积木时，会碰倒前 3 个。

1.4-排成圆圈

执行以下操作，将积木排成圆圈。

1、放置积木，并确保目标区域为空

放 6 个积木在机械臂前面的实线方框中。颜色不论；要摆正；左右间距大些，前后间距可小些，确保都在实线方框中。

2、排成圆圈

在 <USER>: 提示符后面，输入以下自然语言：

put cubes as a circle

🔝

任务二：增加语音控制

2.1-新建录制程序

执行以下操作，完成新建录制程序。

1、切换目录

切换到 终端（terminal），执行：

cd ~/t181

2、新建文件

vim grall.py

3、在浏览器中复制样例代码

点击调转到样例代码
鼠标移到样例代码任意处，右上角出现一个小图标。
点击小图标，可复制整段代码

4、粘贴

切换到 终端（terminal），执行：

按 i 键。（进入 INSERT 模式）
按 Ctrl Shift V（3个键同时按下）。或者鼠标右键 → Paste （粘贴从浏览器复制的代码）
按 Esc 键（在键盘的左上角）（进入 命令 模式）
输入 :wq 后，按 Enter(回车) 键（w 写文件即保存，q 退出）

2.2-新建虚拟环境

执行以下操作，完成新建虚拟环境。

1、开一个新的终端（terminal）

切到终端（terminal），点击左上角的 加号(+)

2、创建虚拟环境 mike

执行以下命令：

conda create -n mike python=3.10 pip

在 Python 虚拟环境中运行程序，可以使得程序和机械臂上的其他程序，互不影响。

3、激活虚拟环境 mike

conda activate mike

4、安装软件包

依次执行以下指令：

sudo apt-get update && sudo apt-get install libsndfile1 libffi-dev -y

pip3 install gradio soundfile

2.3-启动录制程序

执行以下操作，启动录制程序。

1、切换目录

cd ~/t181

2、启动程序

python3 grall.py

启动程序前，确保虚拟环境 mike 已激活（即命令行提示符前有 (mike) 字样）。如果尚未激活，请执行以下指令先激活：

conda activate mike

2.4-测试录制程序

执行以下操作，测试录制程序。

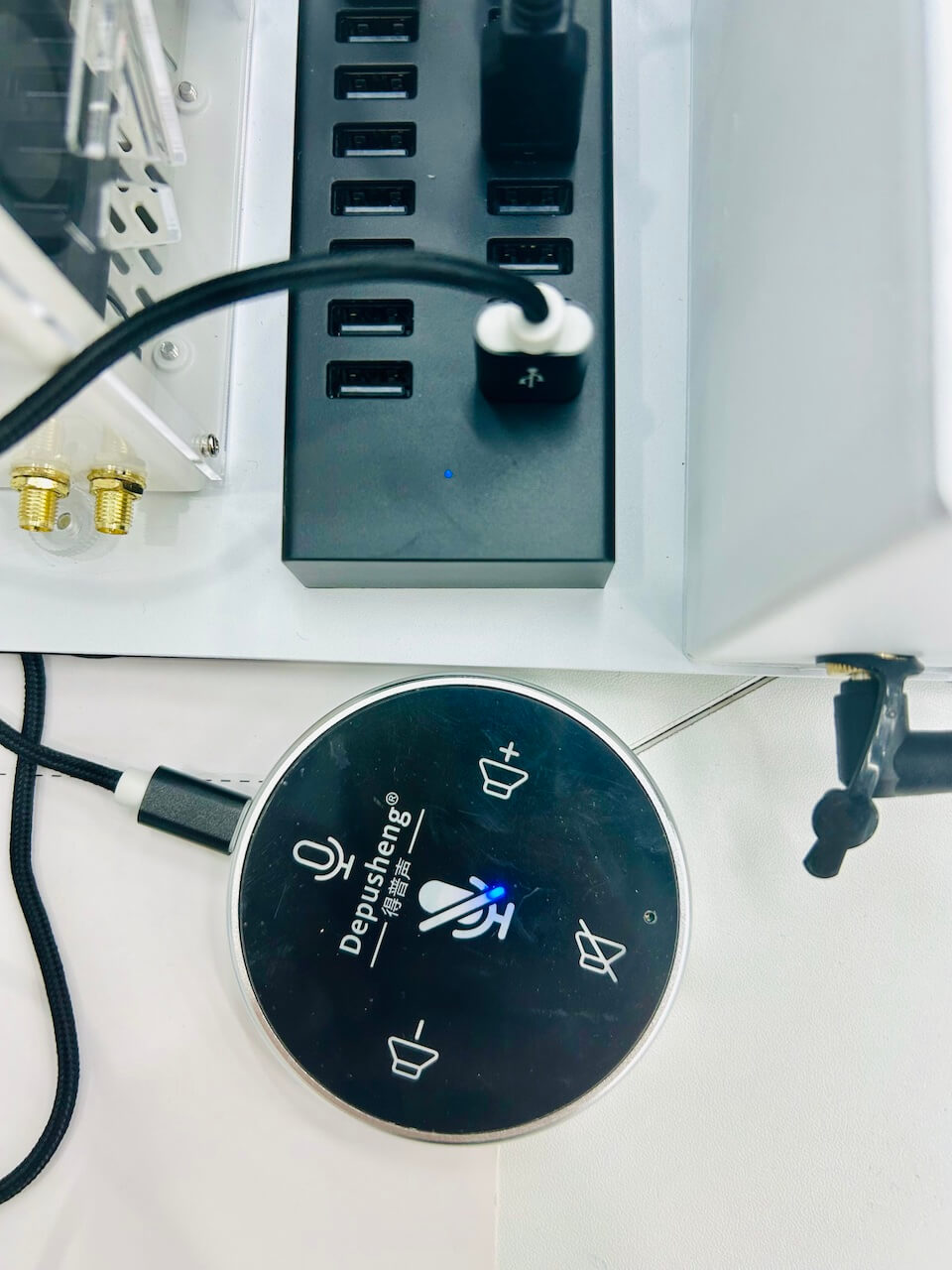

1、麦克风 + 喇叭连接USB扩展坞

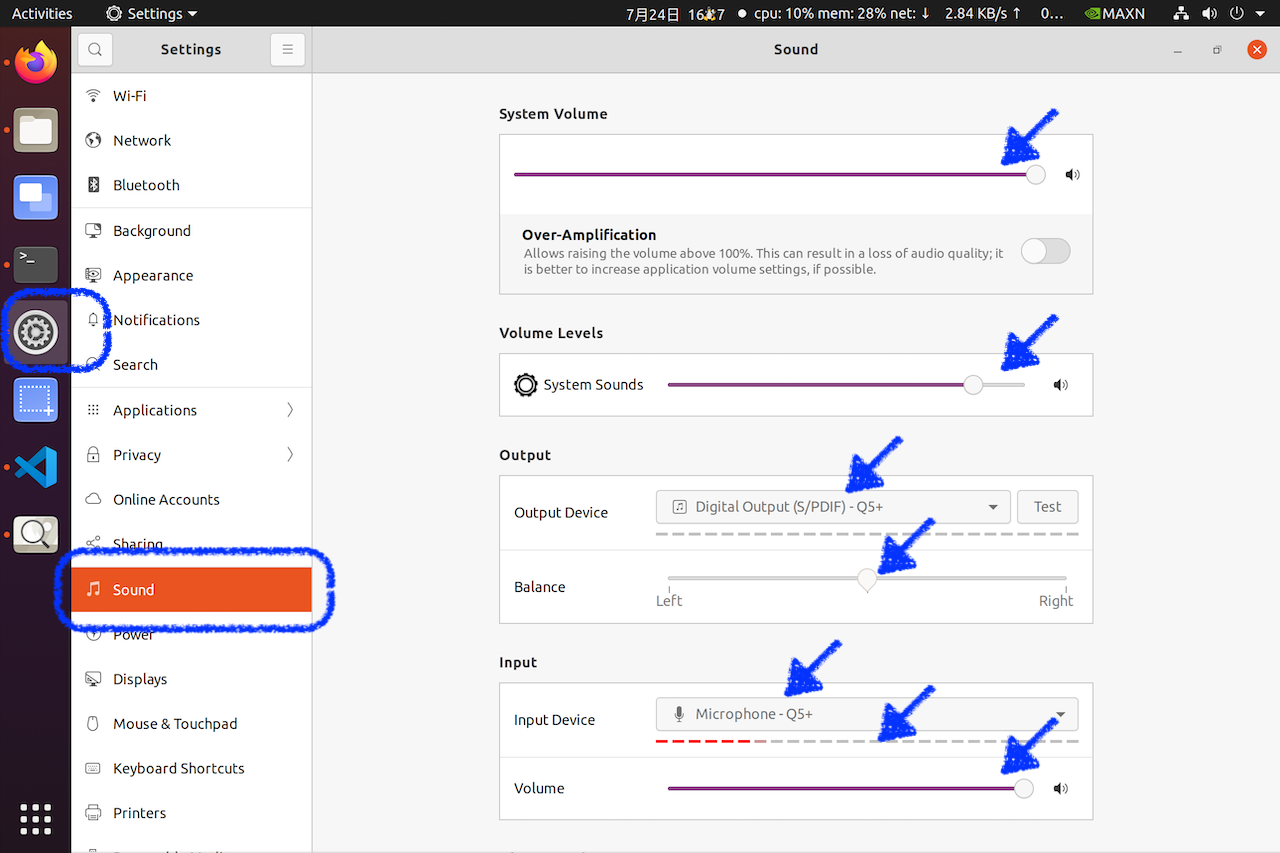

2、测试麦克风 + 喇叭工作正常

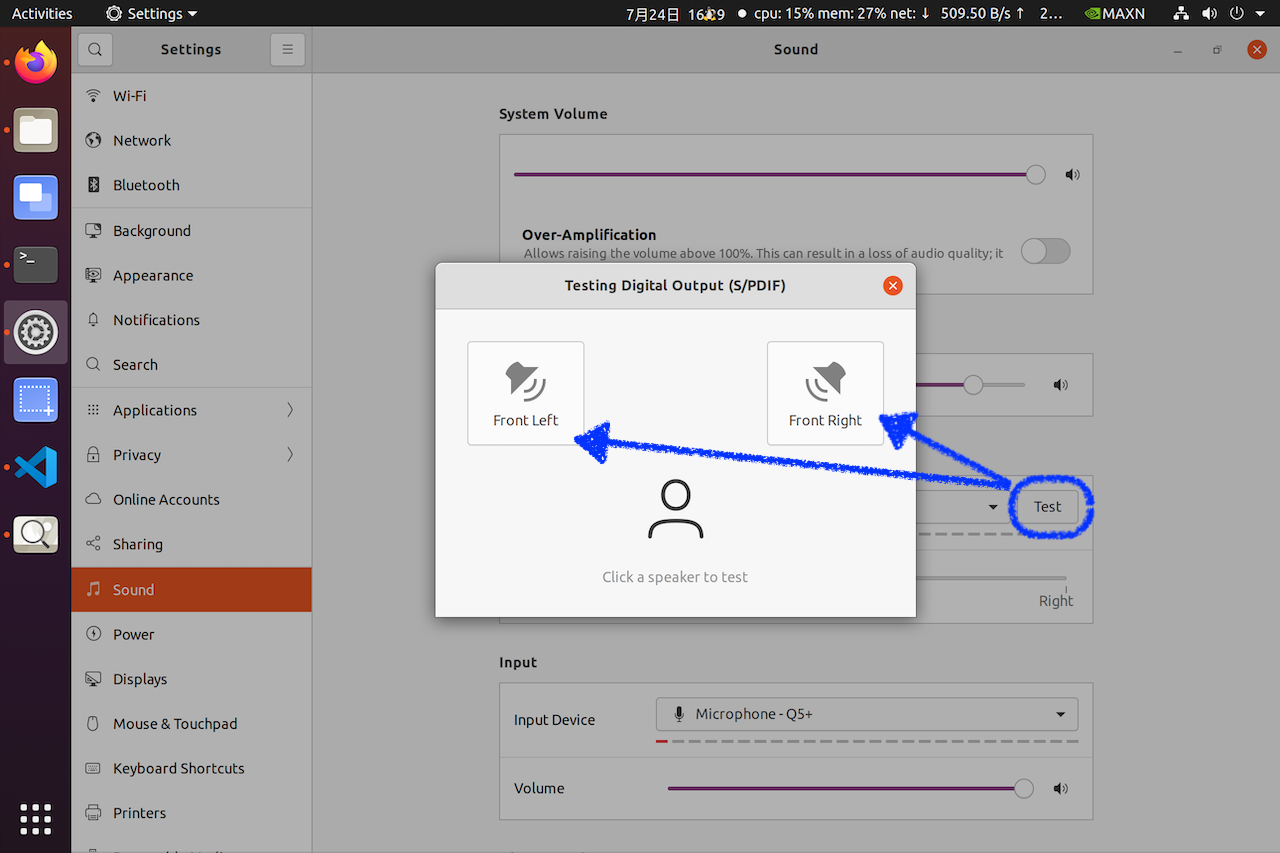

✳️ 喇叭：要有声音
✳️ 麦克风：说话有 红色虚线 显示

3、测试录制

切换到 浏览器
新建标签页
地址栏输入：

localhost:7860

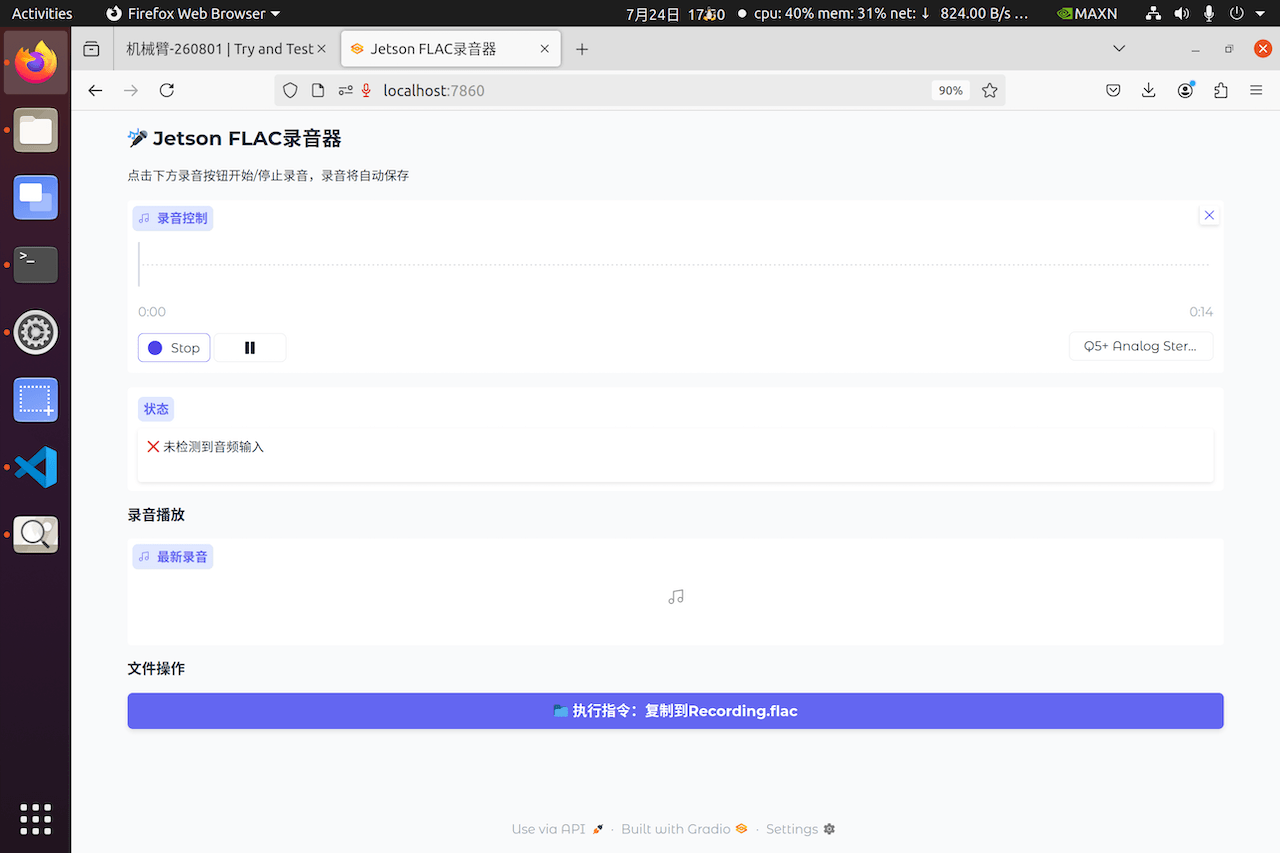

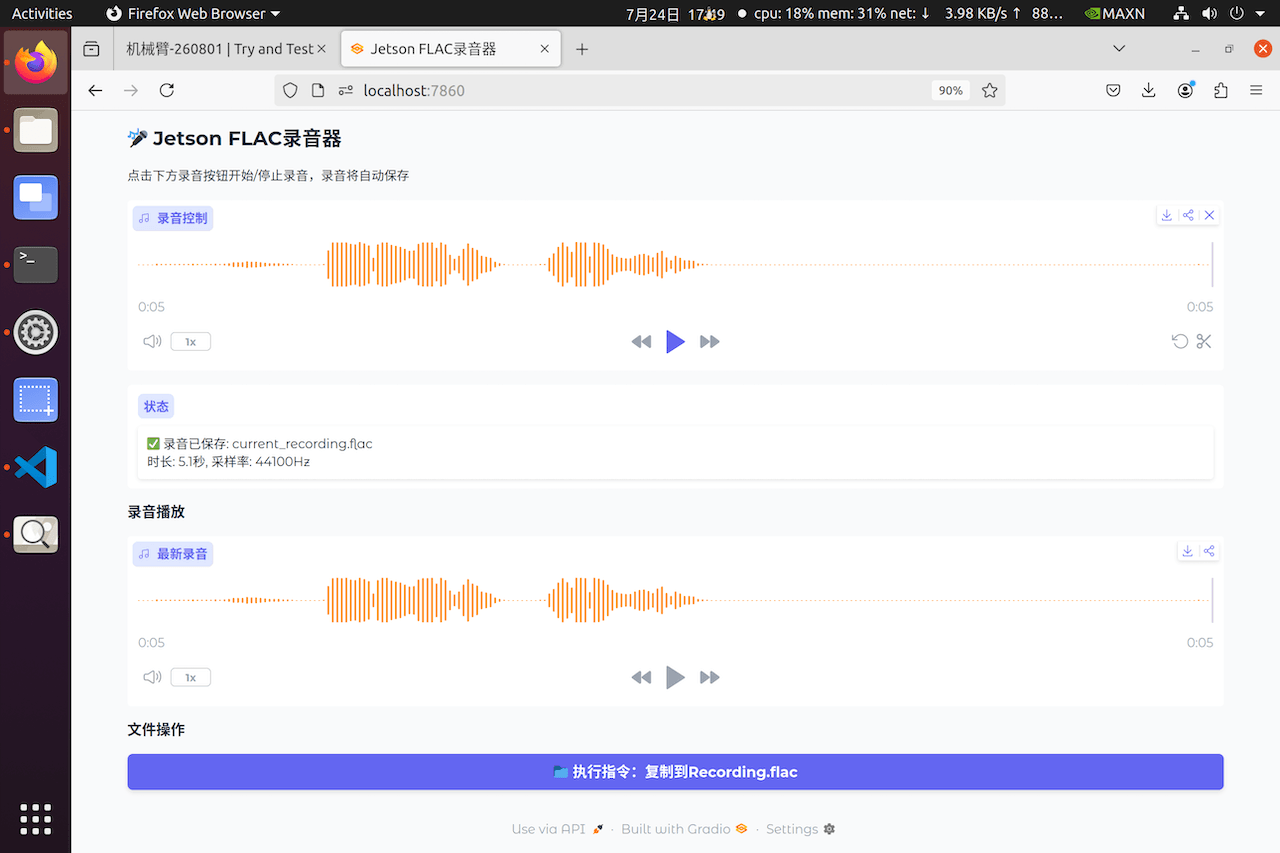

可看到如下界面：

✳️ 界面简介如下：

上部“录音控制”。用于麦克风录制声音。
中间“状态”。显示相关信息。
下部“录音播放”。用于播放录制好的 flac 文件，确保内容是正确的。
底部“执行指令”按钮。将录制好的 flac 文件，复制到当前目录的 Recording.flac，供机械臂做后续处理。

当在另一个终端（terminal）运行了 agent2（参考启动 agent2），且确认录制内容是正确时，就可以点击底部按钮 执行指令：复制到 Recording.flac，然后就可以语音指挥机械臂做更多事情。

2.5-启动agent2

执行以下操作，启动能处理语音的 agent2.py。

1、切换到机械臂程序的终端（terminal）

2、停止 agent.py

如果程序还在运行（即有 <USER>: 提示符），可按 Ctrl C（2个键同时按下）停止程序并推出。

3、切换目录

cd ~/t181

4、运行 agent2

python3 agent2.py -v

程序启动后，将等待录音文件 Recording.flac。

可切回 浏览器 的录音界面，对着麦克风录音后，点击底部按钮 执行指令：复制到 Recording.flac，发送录音文件给 agent2。

样例代码

样例代码以及简要说明，如下：

# grall.py

import gradio as gr
import numpy as np
import soundfile as sf
import shutil
import os

# 固定的文件名
FIXED_FLAC_FILE = "current_recording.flac"
TARGET_FLAC_FILE = "Recording.flac"

def save_and_process_audio(audio):
    """录音完成后自动保存为FLAC文件"""
    if audio is None:
        return "❌ 未检测到音频输入", None

    sample_rate, audio_data = audio

    try:
        # 保存为固定FLAC文件（覆盖模式）
        sf.write(file=FIXED_FLAC_FILE,
                 data=audio_data,
                 samplerate=sample_rate,
                 format='FLAC',
                 subtype='PCM_16')

        duration = len(audio_data) / sample_rate
        message = f"✅ 录音已保存: {FIXED_FLAC_FILE}\n时长: {duration:.1f}秒, 采样率: {sample_rate}Hz"

        return message, FIXED_FLAC_FILE
    except Exception as e:
        return f"❌ 保存失败: {str(e)}", None

def copy_to_recording():
    """复制文件到当前目录的Recording.flac"""
    if not os.path.exists(FIXED_FLAC_FILE):
        return f"❌ 找不到 {FIXED_FLAC_FILE}，请先录制音频"

    try:
        # 复制文件
        shutil.copy2(FIXED_FLAC_FILE, TARGET_FLAC_FILE)

        # 验证复制结果
        if os.path.exists(TARGET_FLAC_FILE):
            file_size = os.path.getsize(TARGET_FLAC_FILE) / 1024
            return f"✅ 复制成功: {TARGET_FLAC_FILE} ({file_size:.1f}KB)"
        else:
            return "❌ 复制失败：目标文件未创建"
    except Exception as e:
        return f"❌ 复制失败: {str(e)}"

# 创建精简界面
with gr.Blocks(title="Jetson FLAC录音器", theme=gr.themes.Soft()) as demo:
    gr.Markdown("## 🎤 Jetson FLAC录音器")
    gr.Markdown("点击下方录音按钮开始/停止录音，录音将自动保存")

    # 录音组件
    audio_input = gr.Audio(
        sources="microphone",
        type="numpy",
        label="录音控制",
        format="wav",
        interactive=True
    )

    # 状态显示
    status_display = gr.Textbox(label="状态", value="等待录音...", lines=2)

    # 播放界面（录音完成后自动显示）
    gr.Markdown("### 录音播放")
    audio_output = gr.Audio(label="最新录音", type="filepath", interactive=False)

    # 操作按钮
    gr.Markdown("### 文件操作")
    copy_button = gr.Button("📁 执行指令：复制到Recording.flac", variant="primary", size="lg")

    # 设置事件处理
    # 录音完成后自动保存并更新状态
    audio_input.change(
        fn=save_and_process_audio,
        inputs=[audio_input],
        outputs=[status_display, audio_output]
    )

    # 复制按钮
    copy_button.click(
        fn=copy_to_recording,
        inputs=None,
        outputs=[status_display]
    )

# 启动应用
if __name__ == "__main__":
    print("启动Jetson FLAC录音器...")
    print(f"录音文件: {FIXED_FLAC_FILE}")
    print(f"目标文件: {TARGET_FLAC_FILE}")

    demo.launch(
        server_name="0.0.0.0",
        server_port=7860,
        share=False
    )

🔝

（可选）任务三：奇思妙想

同学们有什么奇思妙想，可举手找实验室老师商讨，实验室老师可协助同学完成。

比如：

抓取印有鸡蛋壳图案的积木，并移动到 x等于-80，y等于200。
抓取印有鱼骨头图案的积木，并移动到 x等于0，y等于200。
……

期待同学们提出更多奇思妙想。

🔝

附录

如需要安装中文输入法，请参考：安装Google拼音↗
如需要安装VSCode，请参考：安装VSCode-Jetson开发板↗
虚拟环境创建一次即可，无需反复创建。更多信息请参考：Conda指南↗

可自行操作，或者实验室老师协助。

🔝

离开

实验结束后，请完成以下事项，再离开实验课。

椅子复位： 每个桌子，配套 6 个椅子。请将椅子推到桌子下面。
带齐随身物品

THE END
